Камера представляет собой систему из стационарных холодильного агрегата, холодного отсека, и двух подвижных отсеков: секции для образца и теплого отсека. Система управления камерой позволяет установить независимые параметры климата в теплом и холодном отсеках, таким образом, обеспечив стационарный тепловой поток в требуемом направлении. Теплый отсек перемещается в направлении «вдоль», обеспечивая возможность оператору освободить пространство для поперечного перемещения секции для образца.
Область применения камеры
Определение реальных коэффициентов сопротивления теплопередаче материалов с целью их изучения и/или сертификации
Испытания стеклопакетов и/или дверных и оконных блоков по ГОСТ 26602.1-99
Испытания на морозостойкость элементов ограждающих конструкций
Испытания на паропроницаемость (опция)
Исследования нестационарного теплообмена в строительных конструкциях
Исследования и испытания продукции, аналогично традиционной климатической камере.

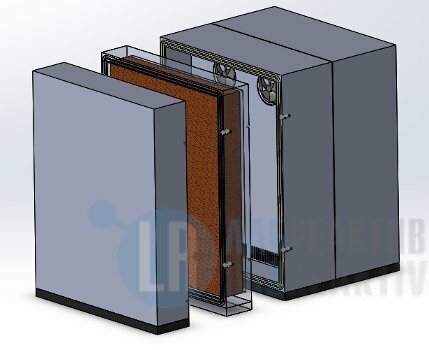

— Теплый отсек +20..+40
— Отсек для образца
— Отсек холодильного агрегата
— Холодный отсек -70…+90
— Отсек для образца с установленным образцом

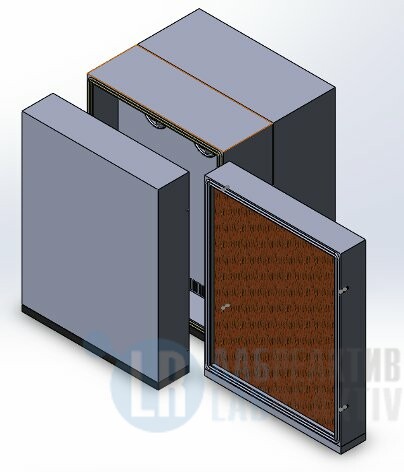

Схема перемещения отсека для образца

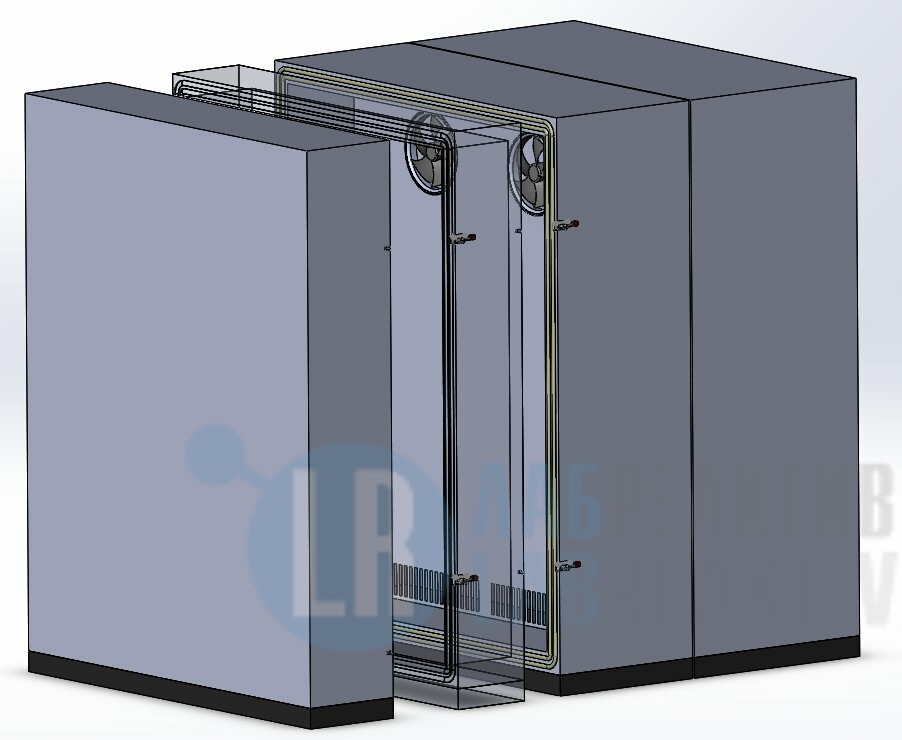

Рабочее положение камеры
Подготовка под загрузку
Загрузка образца
Камера построена на раме из стального профиля с теплоизолирующим слоем вспененного полиуретана, толщиной 100 мм. Отсек для образца установлен на системе колес для удобства перемещения. Для удобства загрузки образцов отсек можно выдвинуть в сторону от камеры, установить образец и заполнить зазоры монтажной пеной или другим утеплителем, разработанным специально, а затем вернуть его в пространство между теплым и холодным отсеком.
Холодный отсек представляет собой узкий канал, за которым располагается система подготовки воздуха: вентиляторы, теплообменники, нагреватели. Аналогично устроен теплый отсек.
В задней части камеры расположен агрегатный отсек, в котором размещена каскадная холодильная установка, система управления и система увлажнения (опция).
Щит автоматики с панелью оператора расположен в правой части камеры.
Варианты использования камеры
Штатное использование
Без отсека для образца

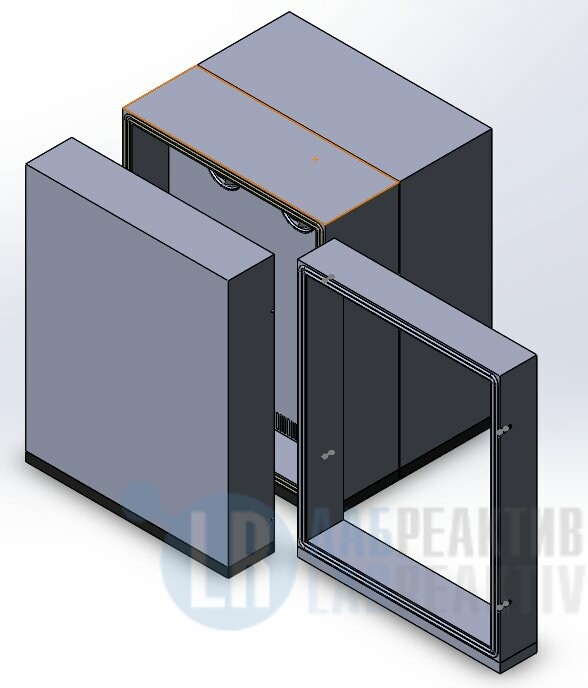

С пустым отсеком для образца

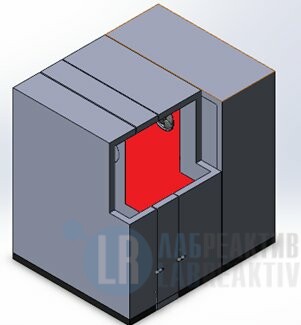

Камера для исследования теплопроводности образца

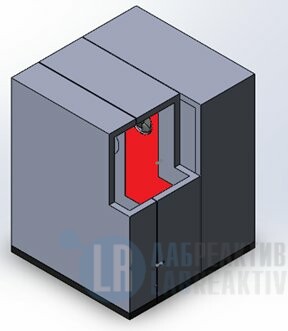

камера тепла-холода с рабочим объемом 1500л

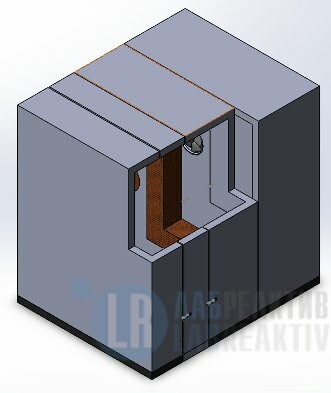

камера тепла-холода с рабочим объемом 5000л
Камера разработана специально для удовлетворения потребности в испытаниях строительных и исследовательских организаций и не имеет аналогов в РФ и за рубежом.
Отличительные особенности:
удобная загрузка образцов в подвижный легкосъемный отсек
встроенная программа циклических испытаний на морозостойкость
возможность работы по температуре внутри образца
система контроля температурного поля внутри образца (16 каналов)
возможность использования в качестве классической испытательной камеры с модульным рабочим объемом
Система холодоснабжения
Каскадная холодильная установка строится на базе полугерметичных поршневых компрессоров Bitzer), пр-ва Германии, с использованием озонобезопасных фреонов R404A (верхний каскад) и R23 (нижний каскад) с применением конденсаторов воздушного охлаждения.
Предлагаемая холодильная установка неоднократно испытана на камерах тепла-холода и зарекомендовала себя как надежная, малошумная и экономичная. Инновационная технология регулирования производительности холодильного агрегата позволяет добиться плавного регулирования в широком температурном диапазоне, что позволяет не только снизить нагрузку на холодильный агрегат, но и в большинстве режимов воздержаться от использования ТЭНов для компенсации избыточной холодопроизводительности.
Система измерения
В системе используются датчики температуры ТСП100. Имеется возможность работать как по датчику температуры воздуха в камере, так и по датчику температуры образца (устанавливается оператором в образец.
Дополнительно устанавливается система сбора данных на 16 каналов аналогового ввода с возможностью передачи и записи информации на компьютер или на карту памяти. Тип применяемых датчиков: термопары или термометры сопротивления. Датчики в комплект не входят. Для подключения датчиков в теплом и в холодном отсеках имеются порты (отверстия) диаметром 100 мм.
отклонение достигнутого значения температуры в камере от заданного, °С
ГОСТ Р 53618-2009
±2
амплитуда колебаний температуры в установившемся режиме, °С
0,5
градиент температуры, °С
4 (±2)
Опции
Опция Eh: Расширенный диапазон влажности
Дополнительный отсек для образца
Датчик температуры на образце
Опция UP1: Расширенное ПО вар. №1
Опция UP2: Расширенное ПО вар. №2
максимальные размеры испытываемого образца (В×Ш×Г)
2500×2000×400 мм
размеры внутреннего объема холодного и теплого отсеков, (В×Ш×Г)
2500×2000×300 мм
габаритные размеры (В×Ш×Г)
2800×2250×2750 мм
размеры минимальной площадки под установку, (Д×Ш)
3500×5500 мм
диапазон температур теплого отсека
от +20 до + 40°С
диапазон температур холодного отсека
от -70 до + 90°С
электроснабжение
380 В, 50 Гц
потребляемая мощность, не более
20 кВт
масса
1500 кг
