Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.
Система управления качеством нашей организации направлена на удовлетворение всех потребностей Заказчика, поэтому мы предлагаем Вам более подробно описать Вашу задачу по проведению испытаний, чтобы мы смогли разработать изделие, полностью соответствующее требованиям.
Опционально в климатическую камеру солнечного излучения можно установить:
- Поворотный стол с ручным или электроприводом и возможностью изменения высоты
- Видеокамеру для безопасного наблюдения за изделием или материалом во время проведения испытаний с солнечным излучением
- Один или несколько датчиков образца для слежения за температурой образца при излучении или поддержании температуры в рабочем объёме по данному датчику
- Дополнительный порт
- Дополнительные полки
| Воздействие температуры | ||
| диапазон воспроизводимых температур, °С | ГОСТ Р 53618-2009 | от +20 до +100 |
| отклонение достигнутого значения температуры в камере от заданного, °С | ±2 | |
| амплитуда колебаний температуры в установившемся режиме, °С | 0,5 | |
| градиент температуры, °С | 4 (±2) | |
| Средняя скорость изменения температуры (пустая камера): | ||
| нагрев от 20°С до +100°С, °С/мин | 3,4 | |
| класс точности датчика температуры | Госреестр СИ № 28354-10 | А |
| Воздействие излучения | ||
| интегральная плотность теплового потока, включая излучение, отраженное от стенок камеры, Вт/м² | ГОСТ РВ
20.57.306-98 |
1200±10% |
| спектр ультрафиолетового излучения при спектральном распределении в соответствии с ГОСТ РВ 20.57.416-98 при плотности светового потока, Вт/м² | 68 | |
| Контроль температуры греющихся участков аппаратуры | да, поверхностной термопарой | |
| Непрерывное время работы по методу 1, сутки | 5 | |
Для имитации солнечного излучения используются металлогалогенные лампы OSRAM HMI, размещаемые за защитным стеклом в потолочной части камеры. Блок высоковольтного розжига и трансформаторы питания ламп размещаются в заднем технологическом отсеке камеры.

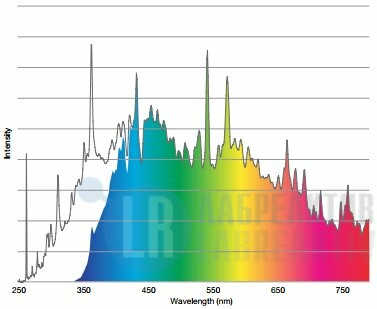

Спектральное распределение используемых металлогалогенных ламп соответствует солнечному свету
Спектральное распределение энергии излучения и допустимые отклонения
| Наименование параметра |
Область спектра |
|||||
| Ультрафиолетовая | Видимая | Инфракрасная | ||||
| Длина волны, мкм | 0,28-0,32 | 0,32-0,40 | 0,40-0,52 | 0,52-0,64 | 0,64-0,78 | 0,78-3,00 |
| Поверхностная плотность потока излучения | 5 | 63 | 200 | 186 | 174 | 492 |
| Допустимое отклонение поверхностной плотности потока излучения, % | ±35 | ±25 | ±10 | ±10 | ±10 | ±20 |
Система управления
— Интерфейс управления процессом испытаний позволяет реализовать работу на фиксированных значениях температуры или по программе, с автоматическим изменением заданных значений по времени. Емкость программы: 999 шагов. Имеется возможность зацикливания произвольных наборов шагов (до 999 циклов). Опционально возможно включение испытываемого оборудования по программе и работа по датчику на образце.
— Протокол испытаний сохраняется на USB накопитель.
— Камера имеет функцию перезапуска режима испытаний после сбоя питания, если отклонение контролируемых параметров не превысило допустимых значений.
— Функция отложенного старта: оператор указывает время, к которому камера должна включиться, выполнить установленную программу и выключиться.
— При изготовлении системы управления камеры применяются элементы электротехники и автоматики ведущих мировых производителей.
Лампы
Для создания солнечного излучения, используются современные металлогалогенные и ксеноновые лампы диммируемые в широком диапазоне. Данные лампы наиболее подходящее решение для имитации солнечного излучения как по плотности потока излучения и его спектрального распределения, так и по энергоэффективности.
Рабочий объем выполнен из зеркальной нержавеющей стали чтобы световой поток отражался от стенок. Излучатель монтируется на специальном кронштейне на крыше испытательной камеры и может быль легко извлечён для удобной замены ламп.
Безопасность
Для обеспечения безопасного использования камеры тепла — солнечного излучения смотровое окно имеет защитную шторку из нержавеющей стали, при открытии которой излучатель солнечной радиации автоматически выключается, если же за проведением испытаний необходимо следить не прерывно, то на стекло устанавливается затемняющий светофильтр, защищающий зрение пользователя. Кроме этого, камеру можно снабдить камерой видеонаблюдения и безопасно следить за испытаниями. Для защиты от образования опасных концентраций озона во время излучения данная климатическая камера снабжается системой вентиляции.
Программное обеспечение
Стандартное ПО:
В стоимость входит программное обеспечение (ПО) для отображения данных и управления камерой с любого компьютера или мобильного устройства, подключенного к камере по WiFi или Ethernet. Имеется возможность скачать архивы протоколов испытаний в формате *.xls для обработки и распечатки данных.
Расширенное ПО №1 (Опция UP1):
SCADA система, настроенная для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls, просмотра текущих значений параметров, журнала аварий. В ПО имеются удобные функции для вывода на экран, распечатки и экспорта графиков.
Расширенное ПО №2 (Опция UP2):
Программное обеспечение REOSOFT® v.1.3 для управления одной или сетью климатических камер. ПО включает в себя как базовые функции просмотра, печати и экспорта данных, так и расширенные функции:
- Архивирование: возможность хранения всех испытаний в памяти ПК
- Диагностика работы технологических систем камеры
- Отображение мнемосхемы технологических систем и рабочих параметров
- Регистрация внешних аналоговых и цифровых сигналов от дополнительных датчиков и использование их в качестве управляющих
- Сообщения о неисправностях, сбоях и методике их устранения, контекстная подсказка оператору
- Возможность создания, сохранения, изменения и загрузки в контроллер программы испытаний
- Опция Et: Температурный диапазон до +180°С
- Дополнительный порт Ø 100 мм
- Дополнительный нестандартный порт
- Дополнительная полка (макс. нагрузка 40 кг)
- Дополнительная полка (макс. нагрузка 100 кг)
- Датчик температуры на образце
- Опция UP1: Расширенное ПО вар. №1
- Опция UP2: Расширенное ПО вар. №2
