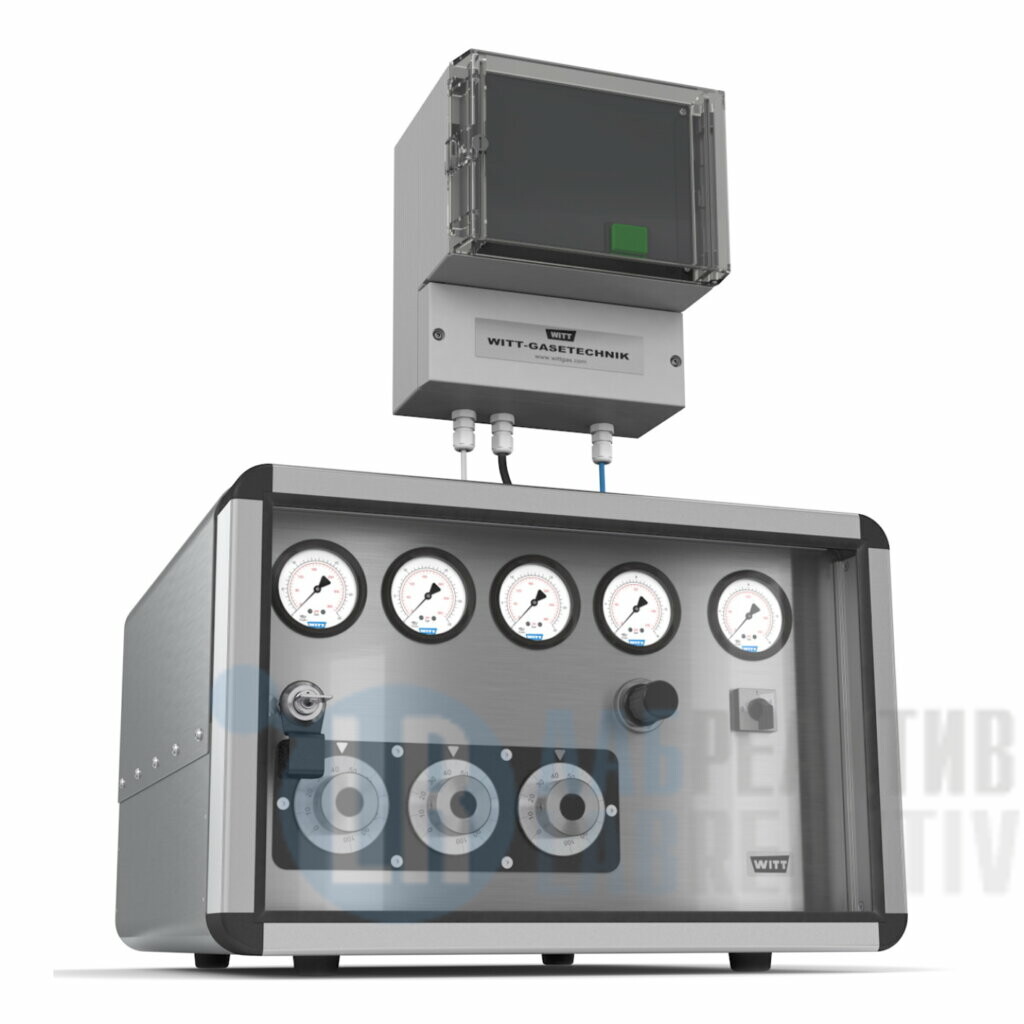

Газосмесительная система для 3-х газов, большой диапазон применения, в особенности для большого расхода и непостоянного уровня отбора газовой смеси.
Диапазон производительности от 0 до 161 нм3/ч.
Точное соотношение производительности и давления см. технический паспорт.
Внимание! Прибор работает только с достаточным буферным объёмом (объём ресивера мин. 100 л до 250 л, в зависимости от производительности).
Простое обслуживание:
- плавная регулировка смеси посредством пропорционального смесительного клапана с %-ной шкалой
- подача газовой смеси возможна от нуля до максимальной производительности
Высокая безопасность процесса:
- независимо от колебаний давления в газоснабжении
- возможна короткая, временная подача газовой смеси
- запираемое смотровое стекло для сохранности установленных на приборе значений
- брызгозащищенный прочный стальной корпус
Опции:
— для горючих газов версия Ex с сепаратным блоком управления
— версия МР без электрики
— блок контроля входных давлений NXT +: комплексный мониторинг входного давления с цифровым дисплеем (с аналоговыми трансмиттерами), оптический сигнал тревоги, настраиваемые пороговые значения для сигнализации, обязанность квитирования оператором, настройка длительности сигнала тревоги, интерфейсы для управления внешними сигнальными системами и т.д.
— интегрированный анализ для контроля газовой смеси и документации
— монтаж смесительного устройства на буферном ресивере для простого ввода в эксплуатацию
Технические характеристики:
| Модель | MG 50/100-ME |
| Газы | все технические газы (кроме токсичных или агрессивных) |
| Диапазон смешивания | 0 – 25% или 0 – 100% |
| Разность входного давления между газами | макс. 3 бар |
| Точность настройки | ±1% (шкала 0 – 25%), ±2% (шкала 0 – 100%) |
| Точность смешивания | ±1% |
| Корпус | нержавеющая сталь, брызгозащищённый (не у версии Ex) |
| Вес MG 50 | пр. 35 кг (-2ME), пр. 50 кг (-3ME) без ресивера |
| Вес MG 100 | пр. 50 кг (-2ME), пр. 65 кг (-3ME) без ресивера |
| Размеры (ВxШxГ) | |
| Газосмеситель | пр. 330 x 485 x 500 мм (без подсоединений и ресивера) |
| Блок управления (Ex) | пр. 212 x 198 x 160 мм (без подсоединений) |
| Электропитание | 230 V AC, 110 V AC или 24 V DC |
