Газосмесители для 2-х или 3-х определённых газов и разнообразных областей применения с большими объёмами и сильными колебаниями расхода газовой смеси.
Производительность от 0 до 284 норм.м3/час.
Внимание: Прибор работает только с буферным резервуаром достаточного объема (до 500 литров в зависимости от производительности).
Простота эксплуатации
- бесступенчатое регулирование состава смеси посредством пропорционального смешивающего вентиля(-2ME) либо индивидуальных вентилей (-3ME) с %-ной шкалой
- расход от нуля до максимальной производительности
Высокая надёжность техпроцесса
— независимо от колебаний давлений газов на входе благодаря встроенному уравнителю давлений
— возможен цикличный расход
— запираемое смотров
Технические характеристики:
| Модель | MG 200-2ME /-3ME; MG 200-2ME /-3ME Ex |
||
| Газы | любые технические газы (кроме токсичных и агрессивных, а также кроме комбинаций горючих газов с воздухом, O2 или N2O) | ||
| Диапазон смешивания | 0 – 25% или 0 – 100% Точность отвечает ISO 14175 при выборе соответствующего диапазона смеси |
||
| Разность давлений газов на входе |
макс. 3 бара | ||
| Точность регулировки | ±1% (шкала 0 – 25%), ±2% (шкала 0 – 100%) | ||
| Точность смешивания | лучше ±1% | ||
| Соединения | |||
| Вход 0 – 25% | G 3/4 RH (правая) с зенкером, насадка для напаивания медной трубы 15 мм | ||
| Вход 0 – 100% | G 1 RH (правая) с уплотнительным кольцом, насадка для напаивания медной трубы 22 мм | ||
| Выход | G 1 RH (правая) с уплотнительным кольцом, насадка для напаивания медной трубы 22 мм | ||

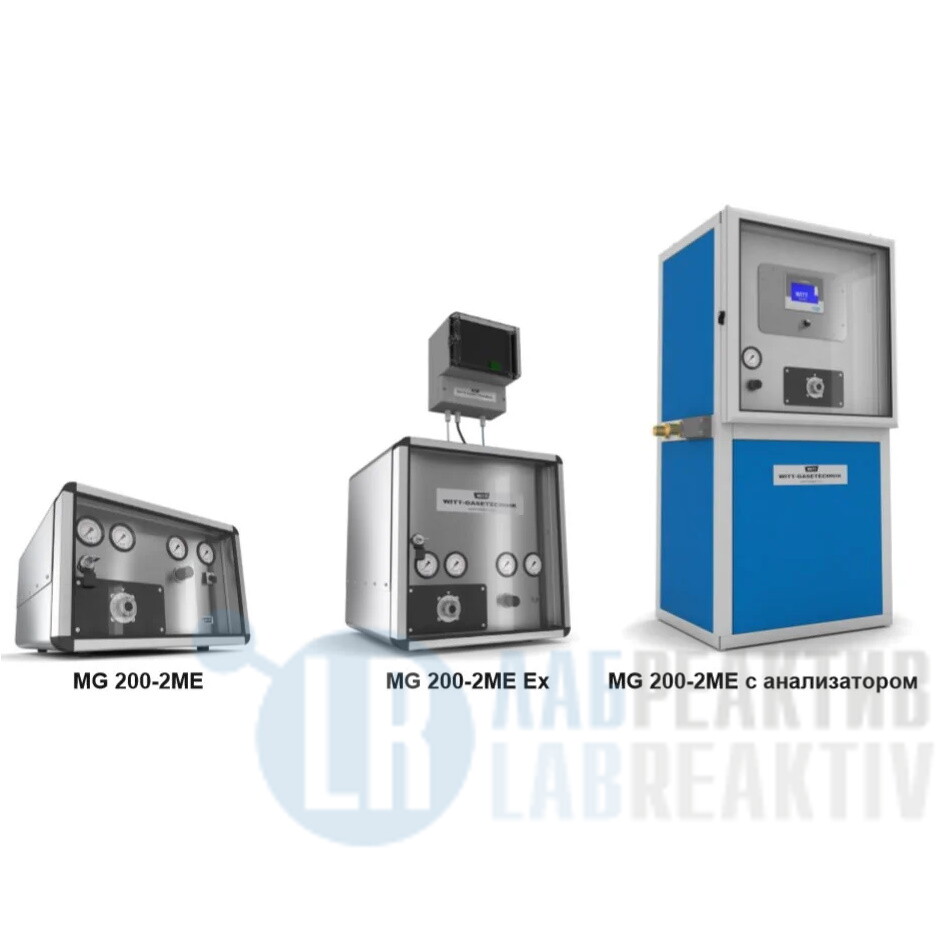

| Исполнение | -2ME | -2ME Ex | с анализатором/-3ME |
| Опции | — Мониторинг входных давлений (PvDü) — Мониторинг входных давлений с управлением выходным электромагнитным клапаном (GB) |
— прочие функции под заказ | |
| Корпус | малый, нержавеющая сталь, IP54 |
средний, нержавеющая сталь, IP54 |
большой, сталь с порошковым покрытием, IP43 |
| Вес | пр. 45 кг | пр. 48 кг | пр. 80 кг (-2ME) пр. 110 кг (-3ME) |
| Габариты (ВxШxД), мм | |||
| смеситель (без подсоединений) |
пр. 330 x 485 x 500 | пр. 510 x 485 x 500 | пр. 1220 x 600 x 515 |
| блок управления (Ex) (без подсоединений) |
пр. 212 x 198 x 160 PvDü пр. 280 x 302 x 170 |
пр. 436 x 600 x 275 пр. 656 x 600 x 275 пр. 816 x 600 x 275 |
|
