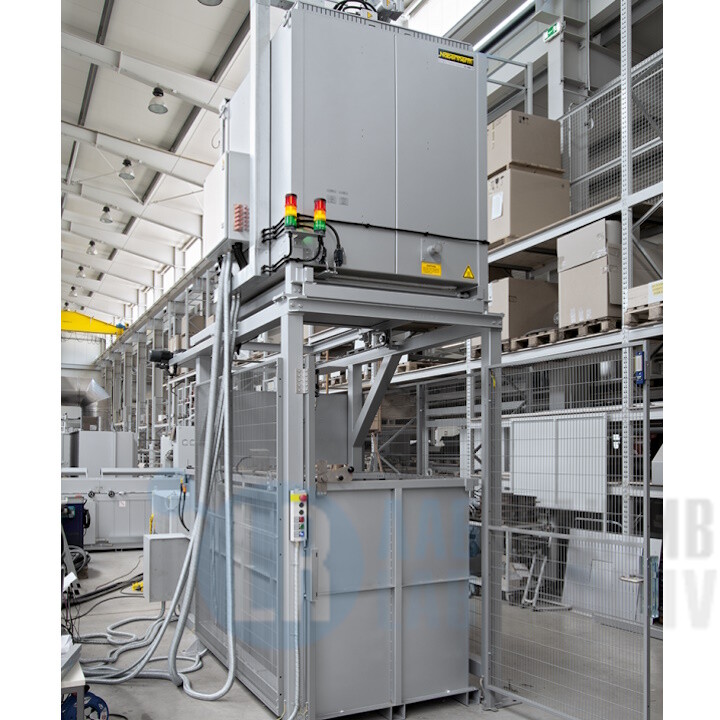

Печи с вертикальной шахтой используются для диффузионного отжига алюминиевых сплавов и их последующей быстрой закалки. В частности, при закалке тонкостенных алюминиевых деталей необходимо, чтобы с момента начала открывания двери печи и до полного погружения в закалочную ванну проходило не более 5 с в зависимости от исполнения и размера установки. Эти строгие требования, как правило, удается выполнить только при использовании этой концепции печи. При этом печь с вертикальной шахтой установлена на опорной раме, так что закалочную ванну можно расположить прямо под печью. Для закалки под печи перемещается в горизонтальной плоскости в сторону, а короб с деталями при помощи подъемного, встроенного в печь агрегата опускается в закалочную ванну. Устройства перемещения могут быть автоматическими и полуавтоматическими.
Широкий рабочий диапазон температур при использовании печных установок с вертикальной шахтой позволяет выполнять в одной и той же печи весь процесс тепловой обработки (T6), состоящий из диффузионного отжига, закалки и выдерживания при высокой температуре. При желании выдерживание при высокой температуре также может выполняться в отдельной печи вне установки.
Дополнительное оборудование:
— Автоматический режим
— Другие печи для попеременной работы с несколькими коробами
— Дополнительные площадки для загрузки/выгрузки
— Регулируемое охлаждение печи вентилятором приточного воздуха.
— Загрузочные коробы
— ПО для ПК Nabertherm Control Center для визуализации, управления и протоколирования технологических данных
— Рабочая температура может быть увеличена до 650°C
— Непосредственный или опосредованный газовый обогрев как альтернатива электрическому
— Соблюдение соответствующих стандартов для авиационной и автомобильной промышленности, таких как AMS2750H, AMS2770/2771 или CQI-9 (опция)
— Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления
— Индивидуальное дооснащение
Стандартное исполнение установки с печью с вертикальной шахтой
Смонтирована на опорной раме
Рабочий диапазон температур от 80°C до 600°C
Электрообогрев
Воздушный поток в зависимости от пространственных условий и геометрических характеристик садки может быть направлен горизонтально или вертикально
Ограничитель температуры с регулируемой температурой отключения в качестве защиты от превышения температуры для печи и изделий
Применение исключительно изоляционных материалов без классификации согласно предписанию (Европейского Совета) № 1272/2008 (CLP). Это означает, что в их составе не содержится алюмосиликатная вата, также известная как керамическое волокно (RCF), которая классифицируется и, возможно, является канцерогенным веществом.
Использование по назначению в рамках руководства по эксплуатации
ПЛК Siemens с сенсорной панелью в качестве пользовательского интерфейса

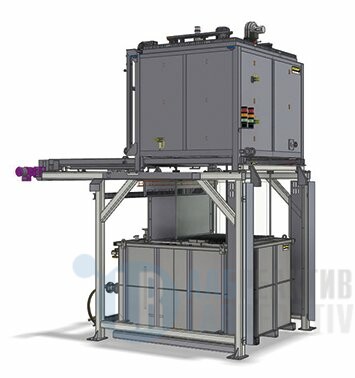

Стандартное исполнение, вариант A
Как наиболее экономичное и компактное исполнение, этот вариант отличают следующие особенности оснащения:
Загрузка — Загрузка происходит напрямую с помощью вилочного погрузчика на загрузочную платформу, которая расположена над закалочной ванной в установке
— Время задержки перед закалкой составляет не более 7 с.
Закалочная ванна
Неподвижная, под печью
Ванна с циркуляцией, охлаждением приточной водой, регулированием уровня и контролем температуры

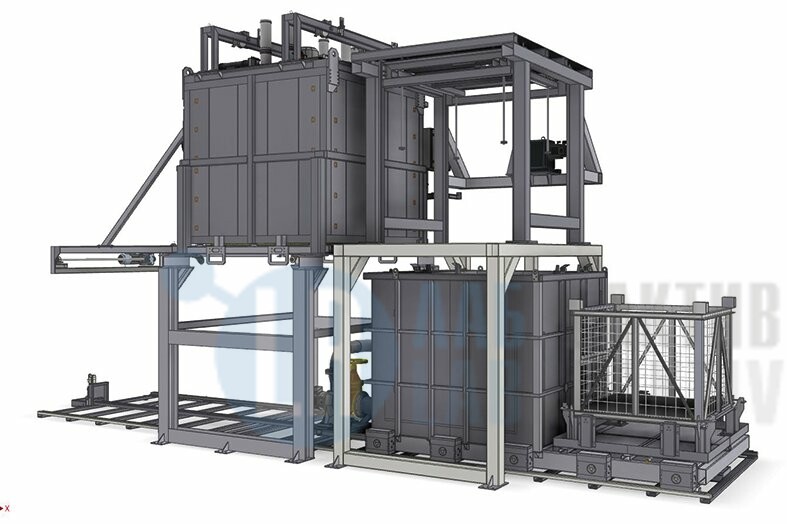

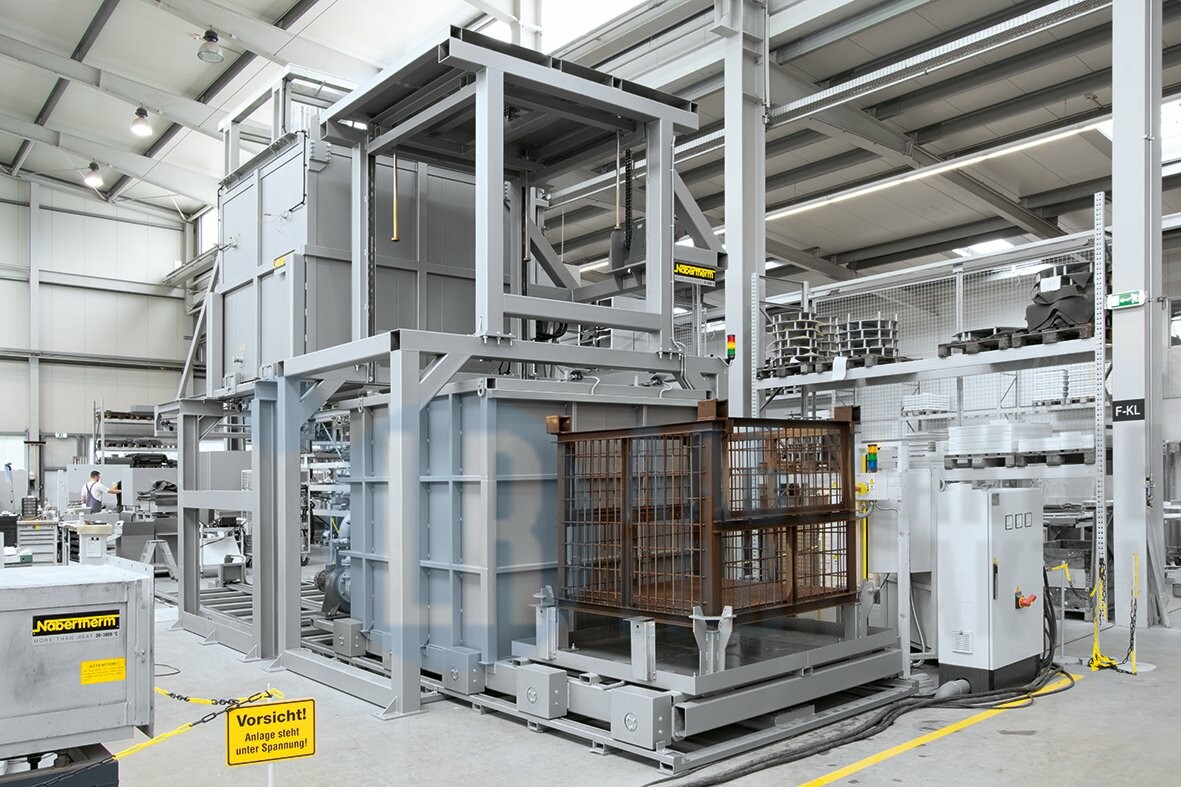

Стандартное исполнение, вариант B
Конструкция аналогична варианту А, но габаритная высота меньше из-за передвижной тележки с загрузочной площадкой и водяной ванны.
Загрузка
Загрузка происходит на площадке для загрузки/выгрузки, которая находится на тележке на направляющих рельсах
Затем тележка задвигается под печь, и система загрузки печи принимает загрузочную платформу
Время задержки перед закалкой составляет не более 5 с.
Закалочная ванна
Закалочная ванна монтируется на тележке вместе с площадкой для загрузки/выгрузки
После загрузки закалочная ванна перемещается под печь. Партия обрабатываемых деталей опускается в ванну для закалки автоматически.
Благодаря небольшой габаритной высоте при использовании установки этого исполнения время задержки перед закалкой составляет не более 5 с.

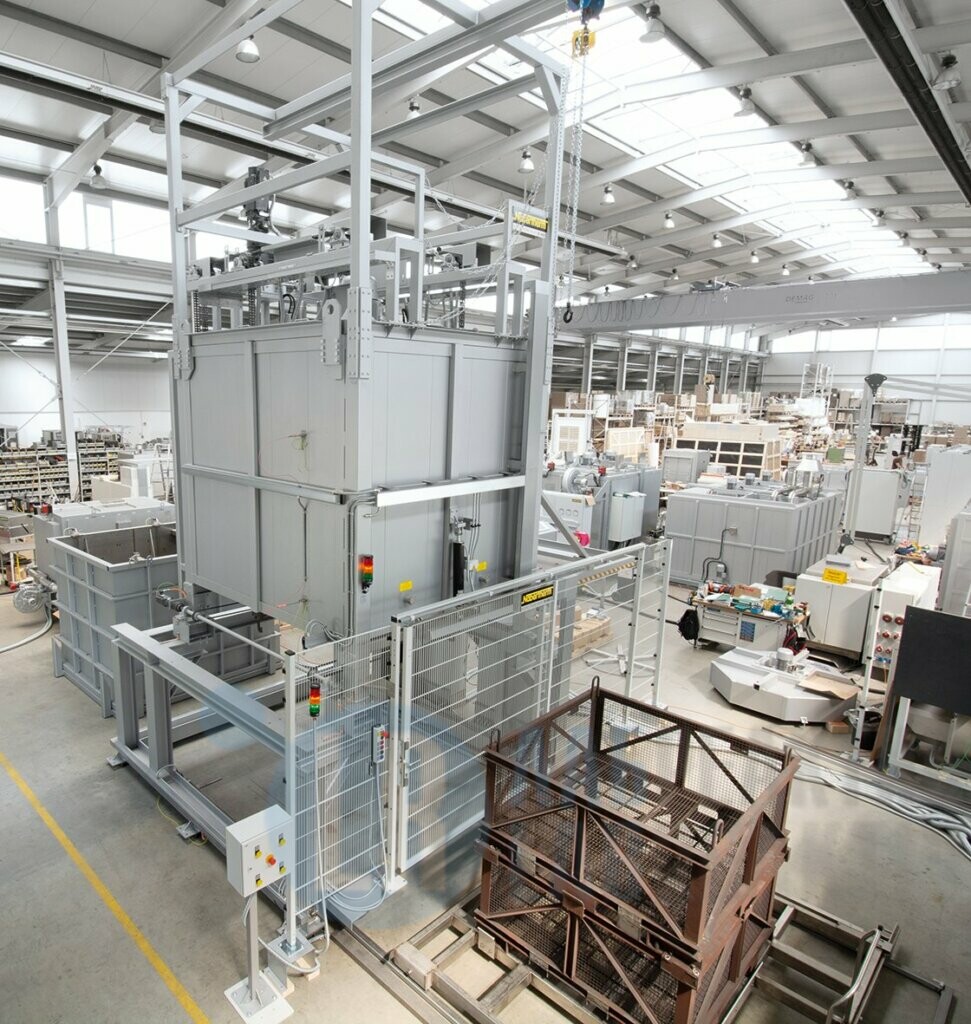

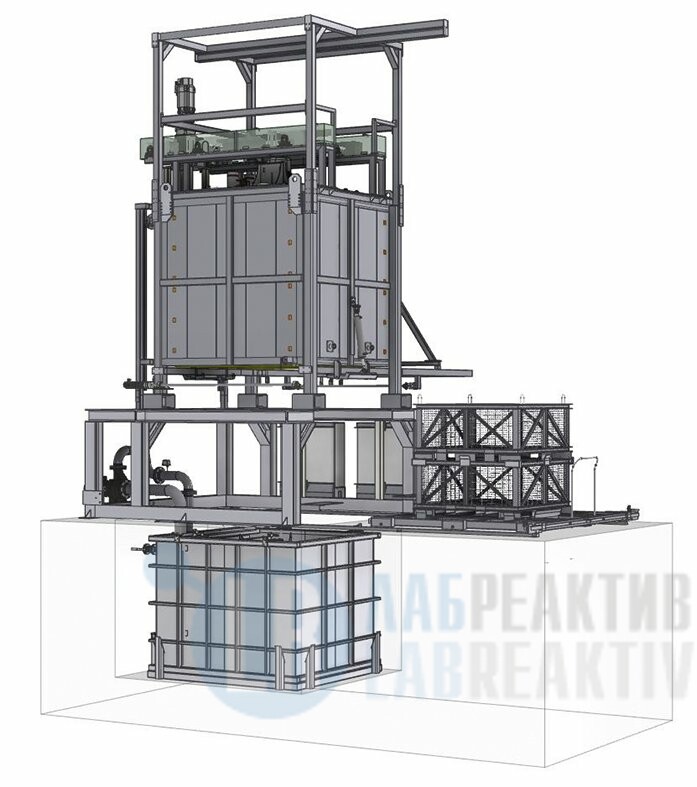

Стандартное исполнение, вариант C
Конструкция аналогична варианту А, но габаритная высота меньше из-за водяной ванны, встроенной в под.
Загрузка
Загрузка происходит на площадке для загрузки/выгрузки, которая находится на тележке на направляющих рельсах
Затем тележка задвигается под печь, и система загрузки печи принимает загрузочную платформу
После размещения деталей в печи тележка возвращается в позицию рядом с печью
Время задержки перед закалкой составляет не более 7 с.
Закалочная ванна
— Закалочная ванна встроена в под
Макс. температура
600°С
Внутренние размеры ШхГхВ
600х600х1000 мм
Макс. вес загрузки
150 кг
Высота с закалочной ванной на поде
4870 мм
Высота с закалочной ванной на тележке
4200 мм
Тепловая мощность
36 кВт
