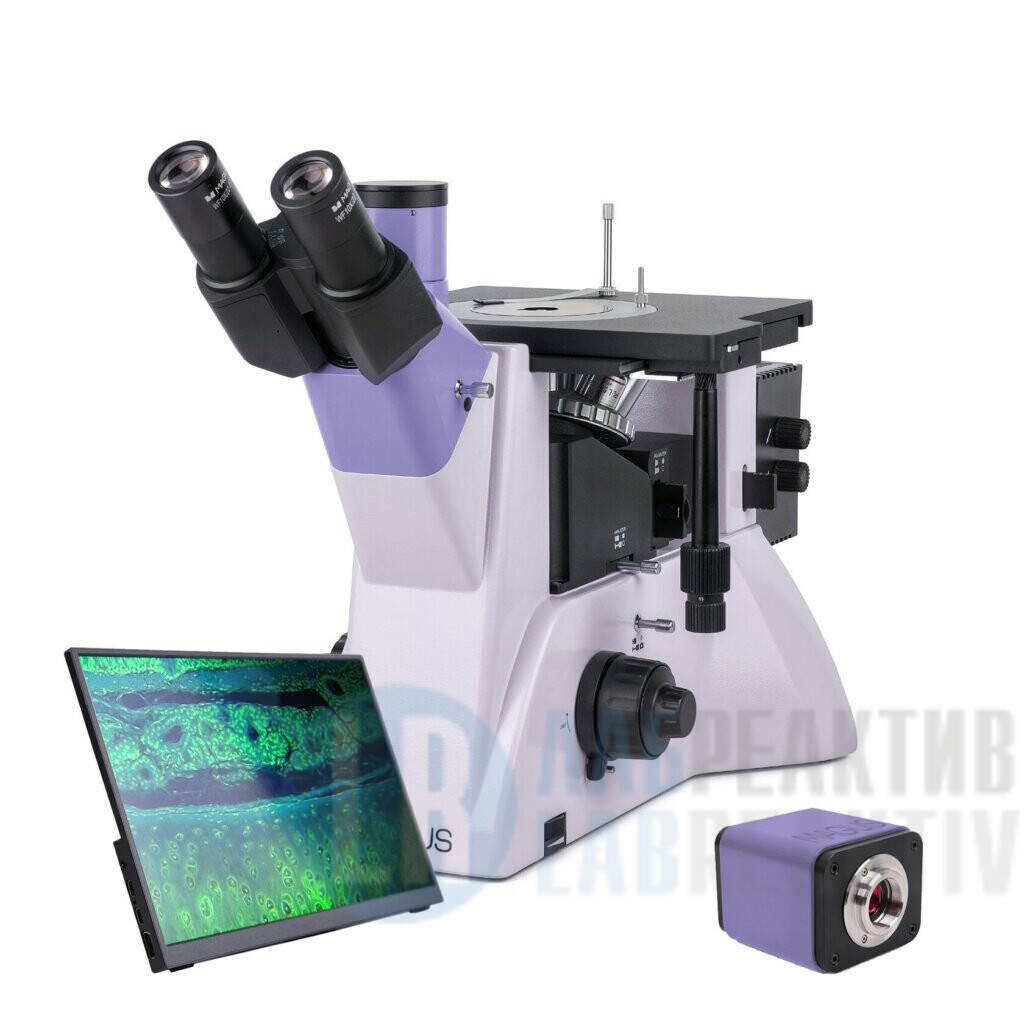

С камерой и монитором. Увеличение: 50–1000х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 30 Вт.
Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля и простой поляризации.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Цифровая камера
Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920×1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток.
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру.
Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор
Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.
Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком.
Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого поля.
Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.
Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.
Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.
Источник света
В фонаре стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света
Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.
Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается.
Набор светофильтров поможет правильно настроить цветопередачу.
Аксессуары
Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.
Основные особенности камеры:
Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0
Разрешение камеры 1920×1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
60 или 50 кадров в секунду в зависимости от интерфейса подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Основные особенности
Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
Тринокулярная визуальная насадка с возможностью изменения высоты взора
Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
Большой выбор дополнительных окуляров и объективов
Комплектация
Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Монитор MAGUS MCD20
Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
Фонарь лампы
Тринокулярная визуальная насадка
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
Адаптер C-mount 1х
Ключ-шестигранник
Сетевой шнур питания для микроскопа
Пылезащитный чехол
Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
— Окуляр 10х/22 мм со шкалой
— Окуляр 12,5x/14 мм (2 шт.)
— Окуляр 15х/15 мм (2 шт.)
— Окуляр 20х/12 мм (2 шт.)
— Окуляр 25х/9 мм (2 шт.)
— Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
— Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
— Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
— Калибровочный слайд
Конструкция микроскопа: инвертированный Поле изображения: плоское Методы исследования в отраженном свете: светлое поле, поляризованный свет Увеличение микроскопа, крат: 50–1000 базовая комплектация (*опция: 50–1250/1500/2000/2500) Длина тубуса: бесконечность (∞) Визуальная насадка: тринокулярная Тип визуальной насадки: Зидентопф с возможностью разворота на 180° Угол наклона визуальной насадки: 45° Межзрачковое расстояние, мм: 48–75 Посадочный диаметр окуляров, мм: 30 Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9) Револьверное устройство: на 5 объективов Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (∞), парфокальная высота 45 мм Объективы, метод контрастирования: светлое поле Объективы, крат/апертура/рабочее расстояние, мм: PL L5x/0,12/26,1, PL L10x/0,25/20,2, PL L20x/0,40/8,80, PL L50x/0,70/3,68, PL L100x/0,85/0,40 (сухой) (*опция: PL L40x/0,60/3,98, PL L60x/0,70/2,08, PL L80x/0,80/1,25) Предметный столик: 242×200 мм, двухкоординатный механический; круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм Диапазон перемещения столика по осям X и Y, мм: 30/30 Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон Цена деления тонкой фокусировки, мкм: 2 Механизм регулировки жесткости грубой фокусировки: есть Механизм блокировки грубой фокусировки: есть Способ освещения: отраженный свет Осветительная система отраженного света: встроенные полевая и апертурная диафрагмы, съемные анализатор и поляризатор; светофильтры: матовый, желтый, зеленый, синий Источник отраженного света: галогенная лампа 12 В/30 Вт, с регулируемой яркостью Источник питания, В/Гц: сеть переменного тока, 220±22/50 Диапазон рабочих температур, °C: 5… 35 Диапазон рабочей влажности, %: 20… 80
Технические характеристики камеры:
— Сенсор: SONY Starvis Exmor CMOS
— Цветной/монохромный: цветной
— Число мегапикселей 2
— Максимальное разрешение, пикс: 1920х1080
— Размер сенсора: 1/2″ (7,2х4,05 мм)
— Размер пикселя, мкм: 3,75×3,75
— Автофокус: нет
— Интерфейс: HDMI 1.4, USB 2.0
— Поддерживаемые карты памяти: SD до 32 ГБ
— Возможность подключения дополнительного оборудования: мышь (USB), флеш-накопитель (USB)
— Светочувствительность: 1175 мВ при 1/30 с
— Отношение сигнал/шум: 0,15 мВ при 1/30 с
— Время выдержки: 0,04 мс–1000 мс
— Возможность записи видео: есть
— Кадровая частота, кадров в секунду @ при разрешении, пикс: 60@1920х1080 (HDMI), 50@1920х1080 (USB)
— Место установки: канал визуализации, окулярный тубус вместо окуляра
— Формат изображения: *.jpg, *.tif
— Формат видеороликов: *.h264/*.h265, *.mp4
— Спектральный диапазон, нм: 380–650 (с ИК-фильтром)
— Тип затвора: ERS (электронный скользящий затвор)
— Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19″ и больше (при USB-подключении)
— Программное обеспечение: HDMI: встроенное, USB: MAGUS View
— Тип крепления: C-mount
— Корпус: цельнолитой алюминиевый
— Питание: сетевой адаптер 12 В/1 А
— Особенности сетевого адаптера питания: вход: переменное напряжение 100–240 В, 50/60 Гц; выход: постоянное напряжение 12 В/1 А
— Диапазон рабочих температур, °С: –10… 50
— Диапазон рабочей влажности, %: 30… 80
Технические характеристики монитора:
Тип матрицы: IPS
Диагональ экрана, дюйм: 13,3
Разрешение экрана, пикс: 1920×1080 (Full HD)
Соотношение сторон экрана: 16:9
Яркость, кд/м²: 400
Количество отображаемых цветов: 16,7 млн
Контрастность: 1000:1
Угол обзора горизонталь/вертикаль, °: 178/178
Размер видимой области экрана (ШxВ), мм: 295×165
Шаг пикселя (ШxВ), мм: 0,154×0,154
Частота обновления экрана, Гц: 60
Тип подсветки матрицы: светодиодная (LED)
Срок службы светодиодов подсветки, ч: 50000
Интерфейс: HDMI
Диапазон рабочих температур, °С: –15… 55
Диапазон рабочей влажности, %: 10… 90
Источник питания: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C)
Потребляемая мощность, Вт: 12 (максимум)
