Прямые микроскопы Nikon предназначены для клинических и лабораторных исследований образцов на предметных стеклах. Конструкция такого микроскопа предполагает расположение объектива над поверхностью препарата. Прямые микроскопы применяются при изучении прозрачных препаратов, например, тонких окрашенных срезов животных или растительных тканей. Для исследования бесцветных прозрачных образцов используют методику фазового контраста.
E200 — компактный микроскоп для клинических, лабораторных, фундаментальных и образовательных исследований. Эргономичная и предотвращающая образование плесени конструкция обеспечивает многолетнюю комфортную и стабильную эксплуатацию даже в условиях повышенной температуры и влажности.
В компактных прямых микроскопах ECLIPSE E200 LED используется светодиодное освещение, которое обеспечивает достаточную яркость при наблюдении методами фазового и модуляционного контрастов. Светодиоды экологичны и потребляют мало электроэнергии. Отличаются длительностью срока службы около 60 000 часов, что позволяет уменьшить частоту замены ламп.
С помощью фасеточной линзы (типа: мушиный глаз) обеспечивается равномерная яркость всего поля зрения. Также имеется и модель с галогенным освещением ECLIPSE E200.Безопасная и простая замена галогенных ламп. Необходимо открыть крышку блока линзы и замените лампу.
В ECLIPSE E200 применяется оптическая система CFI60, которая обеспечивает получение резких и чётких изображений благодаря корректировке хроматических аберраций и кривизны поля по всему полю зрения. Для модели Е200 компания Nikon разработала планахроматические объективы CFI E Plan Achromat. При необходимости также можно использовать другие объективы.
Защита от плесени и грибка.
Плесень опасна для микроскопа, так как она может разрастаться на внутренних поверхностях оптики микроскопа и испортить рабочие характеристики. В микроскопе ECLIPSE E200 предусмотрена специальная защита в виде противогрибкового покрытия: внутри микроскопа в самых опасных местах помещено противогрибковое вещество. Испытания показали, что на моделях, обработанных противогрибковым покрытием, плесень не образовывалась в течение трех лет при средней температуре 30°C и относительной влажности 80%.
Благодаря продуманной эргономичной конструкции, работа с микроскопом позволяет проводить длительные наблюдения. Рукоятка фокусировки и ручка управления перемещением предметного столика расположены на равном расстоянии от оператора, что позволяет управлять микроскопом одной рукой в естественной позе, без дополнительной нагрузки на плечи. Поскольку данные элементы управления расположены низко, можно управлять микроскопом, удобно расположив руки на столе. Кроме того, низкопрофильный предметный столик облегчает замену предметных стекол, а окулярный тубус с небольшим углом наклона обеспечивает удобство наблюдения.

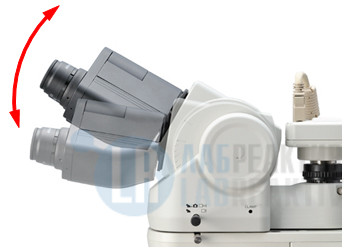

В эргономическом бинокулярном тубусе можно регулировать не только угол наклона окуляров, но и длину самого тубуса, подстраивая под пользователя, что позволяет устранить дискомфорт и напряжение при многочасовой работе. С помощью порта DSC можно установить цифровою камеру.

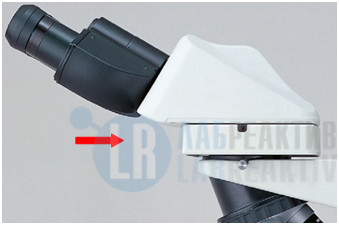

Для пользователей очень большого роста имеются устройства изменения положения выходного зрачка, что позволяет отрегулировать микроскоп в соответствии с индивидуальными особенностями. На микроскоп может быть установлено до двух устройств изменения положения выходного зрачка, что позволяет поднять уровень положения выходного зрачка на 25 мм (50 мм в случае установки двух устройств).
Прочная, устойчивая к вибрациям конструкция, при которой механизм управления находится на штативе, плюс широкое основание (188,5мм) штатива — все это обеспечивает прочность микроскопа, устойчивость к вибрациям и качество изображений.
Объективы серии CFI60 компании Nikon дают множество преимуществ – большие рабочие расстояния, высокие значения числовой апертуры, плоские изображения по всему полю зрения без кривизны поля при величине поля 20 мм.
С целью соответствия лабораторным требованиям, E200 обеспечивает большой выбор объективов. К ним относятся объективы CFI E Plan Achromat, разработанные для E200 и другие объективы более высокого класса.

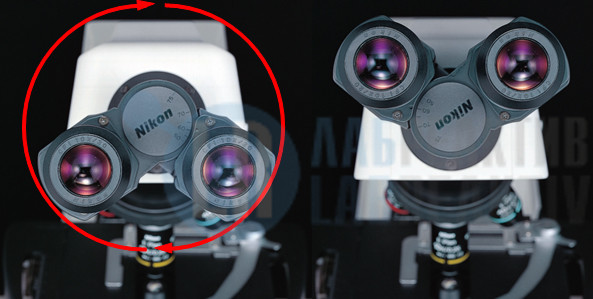

Окулярный тубус Siedentopf имеет наклон окуляров под углом 30°, что обеспечивает удобство наблюдения в естественной позе. Рассчитанный на пользователей с разными анатомическими особенностями, тубус имеет минимальное расстояние между окулярами 47 мм. Высоту точки визуализации можно увеличить на 34 мм при расстоянии между окулярами 64 мм путем простого поворота передней части окулярного тубуса на 180°.
Рефокусируемый предметный столик устраняет необходимость ручной рефокусировки изображения, обеспечивая более безопасную и легкую работу с образцом. Эта уникальная конструкция позволяет моментально опустить предметный столик, нажав на него, чтобы заменить образец или нанести иммерсионное масло на предметное стекло. Если убрать руку со столика, он возвращается в исходное положение. На широкую поверхность предметного столика можно одновременно установить два предметных стекла. Кроме того, этот предметный столик обладает множеством возможностей.
Ограничитель верхнего положения столика
При использовании объективов с малым рабочим расстоянием, можно установить предел верхнего перемещения столика, чтобы объектив не ударился о предметное стекло, т.е. для защиты обоих элементов от повреждения. Благодаря этой функции, даже неопытные операторы, которым необходимо часто менять предметные стекла, могут просто и быстро выполнить свою работу.

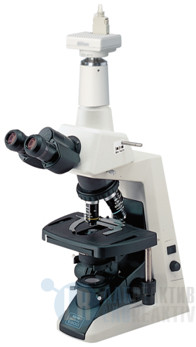

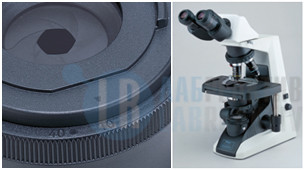

Модель E200-F имеет встроенную полевую диафрагму, которая позволяет настраивать освещение по Келлеру. Блок полевой линзы с полевой диафрагмой, имеющей градуировку положений для соответствующих объективов, что позволяет просто установить оптимальные значения диафрагмы.
Головка для наблюдения в режиме обучения
Имеются головки для обучения с противоположным и параллельным размещением.
Эпифлуоресценция
Для эпифлюоресцентных наблюдений для микроскопа E200 представлена эпифлюоресцентная насадка. Позволяет проводить общие эпифлюоресцентные наблюдения, а также наблюдения при УФ-возбуждении.
Фазовый контраст
Простое фазово-контрастное исследование при увеличении 10x, 20x и 40x возможно с помощью одной фазовой вставки.Апертурная диафрагма открывается автоматически при установки фазовой вставки в конденсор. Фазово-контрастная вставка 100x и вставка темного поля для объективов до 40x представлены в качестве опций.
Технические характеристики NIKON ECLIPSE E200/E200F:
| Штатив | E200 | E200-F |
| Оптическая система | Оптическая «бесконечная» система CFI60, парфокальное расстояние: 60 мм | |
| Освещение | Высоколюминесцентный белый светодиодный осветитель (эко-освещение) Галогенная лампа 6 В 20 В/30 Вт, соответствие стандартам работы при разных значениях напряжения (100 В – 240 В) |
|
| Полевая диафрагма | — | Встроенная |
| Окуляры (поле зрения) | CFI E 10x (20 мм) CFI E 15x (12 мм) |
|
| Фокусировка | Коаксиальная грубая/точная фокусировка, правая – точная, левая – грубая/точная, ход фокусировки: 26,5 мм, грубая: 37,7 мм/оборот, точная: 0,2 мм/оборот, возможность регулировки крутящего момента грубой фокусировки, функция рефокусировки | |
| Тубусы | Бинокулярный тубус E2-TB Тринокулярный тубус E2-TF, окуляр/порт: 100/0, 0/100, возможность вращения на 360° Эргономичный бинокулярный тубус C-TE2, наклон: 10°-30°, удлинение до 40 мм |
|
| Револьверные головки | Четырехпозиционнная револьверная головка (в корпусе) | |
| Предметые столики | Прямоугольный предметный столик (в корпусе), с держателем образца, поперечный ход: 78 (X) х 54 (Y) мм | |
| Объективы | Планахроматический CFI E 4X (0,10 / 30) Планахроматический CFI E 10X (0,25 / 0,7) Планахроматический CFI E 40X (0,65 / 0,65) Планахроматический CFI E 100X Oil (1,25 / 0,23) Можно использовать ахроматический объектив CFI DL и другие объективы CFI60 более высоких моделей. |
|
| Конденсоры | Конденсор Аббе E2 N.A. 1.25, апертурная диафрагма с градуировкой положений для соответствующих объективов CFI E Plan. Фазовый конденсор E2 N.A. 1.25, апертурная диафрагма с градуировкой положений для соответствующих ахроматических объективов CFI DL. Для модели без полевой диафрагмы: ахроматический конденсор C-C, поворотный ахроматический конденсор 2-100x, конденсор темного поля (сухой), фазово-контрастный конденсор C-C. |
|
| Методы наблюдения | Светлое поле, эпифлюоресцентный, темное поле, фазовый контраст, простая поляризация | |
| Дополнительные принадлежности | Эпифлюоресцентная насадка E2-FM, с двумя флюоресцентными кубами одновременно монтируемыми Блок для наблюдения в режиме обучения B Y-THS (с параллельным размещением) Блок для наблюдения в режиме обучения Y-THF (с противоположным размещением) Выдвижной тубус Y-IDT Устройство изменения положения выходного зрачка Y-IER |
|
| Энергопотребление (макс.) | Номинальное значение: 3 Вт (модель со светодиодным освещением), 41 Вт (модель с галогенным освещением) | |
| Масса (приблизительная) | 7,3 кг (в стандартной комплектации с бинокулярным тубусом) | |
