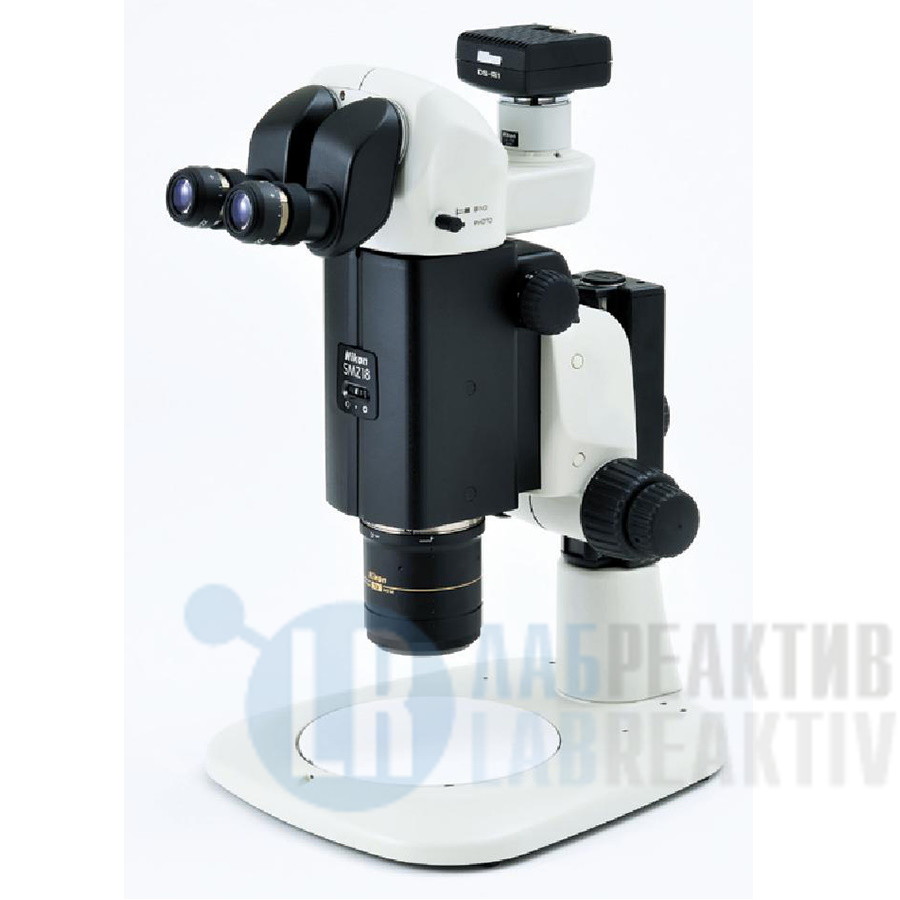

Исследовательский стереомикроскоп NIKON SMZ18

Области, в том числе молекулярная биология, клеточная биология, нейробиология, эмбриология, биология развития и системная биология, испытывают все большие потребности в системах визуализации, которые охватывают пространственные масштабы от одной клетки до целого организма. Понимая эти требования, компания Nikon разработала новый стереомикроскоп, который имеет более высокий коэффициент трансфокации 18:1, высокое разрешение и исключительную способность передачи флуоресценции.

Традиционные границы между научными областями, такими как молекулярная биология и биология развития, быстро исчезают, когда исследователи начинают использовать результаты, полученные на молекулярном уровне в ходе клеточных, тканевых исследований и исследований организмов.

Широкий диапазон трансфокации и высокое разрешение
— Числовая апертура (NA) до 0,15, с использованием объектива SHR Apo 1x
— Система трансфокации с коэффициентом 18 (диапазон увеличения: 0,75x – 13,5x)

Яркие и высококонтрастные флуоресцентные изображения
— Оптическая система «fly-eye» обеспечивает равномерное и однородное освещение препарата по всему полю зрения даже при самом низком увеличении
— Прорыв в оптическом дизайне ведет к значительному повышению соотношения сигнал-шум и получению кристально чистых флуоресцентных изображений

Управление и цифровые изображения
— SMZ18 — модель с ручным управлением, усовершенствованными оптическими характеристиками и невероятно яркой флуоресценцией при экономичной стоимости
— Программное обеспечение NIS-Elements позволяет использовать несколько методов визуализации, обработки и анализа изображения, включая захват изображений по оси z (z-стэк), покадровую съемку, а также получение EDF-изображений

Простота в использовании
— Легкое в эксплуатации тонкое основание LED DIA с возможностью косого освещения
— Широкий выбор осветителей и аксессуаров позволяет внедрять различные методы наблюдения

Традиционно исследователи должны были переключаться на более высокое увеличение для просмотра микроскопических деталей после использования стереомикроскопа для просмотра или манипуляций с макроскопическими структурами.

Микроскоп SMZ18 компании Nikon устраняет эту необходимость, предоставляя возможность визуализации как макро, так и микроскопических структур. Например, объектив SHR Plan Apo 2x позволяет визуализировать структуры размером в несколько микрон, что когда-то считалось невозможным при использовании стереомикроскопа. Апохроматическая коррекции сохраняется в объективе и оптической системе трансфокатора, практически полностью устраняя цветовые аберрации.

Новые высокоэффективные объективы
Компания Nikon разработала серию объективов SHR Plan Apo, которая предлагает высокое разрешение 1100LP/мм (получено с использованием SHR Plan Apo 2x при максимальном увеличении).

Улучшенная яркость и равномерная подсветка при малом увеличении
Даже при малом увеличении микроскоп SMZ18 позволяет получить изображение всей 35 мм чашки Петри с одинаковой яркостью по всему полю зрения, что делает эти микроскопы идеальными для скрининга в режиме реального времени модельных организмов нематод C. elegans, дрозофил, Zebrafish и мышей для определения и отбора мутантов. Микроскоп серии SMZ18 также позволяет делать яркие снимки даже при низком уровне возбуждающего света, благодаря чему удается избежать фото-обесцвечивания и фото-токсичности, вредных для живых клеток и организмов.

Линзы fly-eye обеспечивают равномерную яркость по всему полю зрения
SMZ18 является первым в мире стереомикроскопом, использующим линзы fly-eye на оборудовании для эпи-флуоресценции. Эта инновационная конструкция обеспечивает яркое и равномерное освещение даже при небольшом увеличении.

Более высокое соотношение сигнал/шум и кристально чистые флуоресцентные изображения благодаря улучшенной оптической системе
Новая оптическая система Nikon обеспечивает значительное повышение соотношения сигнал/шум даже при большом увеличении. Это соотношение сигнал /шум позволяет захватить изображение делящихся клеток, что трудно осуществить с помощью обычных стереомикроскопов, и флуоресценцию образов, возбужденных слабым излучением.

Легкий и быстрый доступ к нужной информации
Легко получить необходимую информацию о Z-положении фокусировочного привода, коэффициенте увеличения, объективе, фильтровом кубе и яркости LED осветителя можно с использованием цифровой камеры серии Digital Sight и программного обеспечения NIS-Elements или контроллера серии Digital Sight DS-L3 вместе с микроскопом.

Осевое изображение для цифровой визуализации
Легкое переключение между стереоположением (стереоскопическим изображением) и моноположением (осевым изображением) при использовании револьвера P2-RNi2 Intelligent Nosepiece простым смещением объектива вправо. Одно программное обеспечение для всех систем: NIS-Elements, являющееся флагманом компании Nikon, программное обеспечение обработки изображений для разных платформ теперь можно использовать со стереомикроскопами Nikon SMZ18. NIS-Elements дает широкий спектр современных возможностей обработки цифровых изображений с ПК.

Многоканальный (многоцветный)
Несколько каналов флуоресценции может быть использовано в сочетании с другими методами визуализации, такими как косое освещение или светлое поле.

Покадровая съемка
Легко настраиваемая покадровая съемка с NIS-Elements.

Большая глубина резкости (EDF)
Захват нескольких изображений с высоким разрешением на различных глубинах резкости для создания единого изображения с увеличеннойглубиной резкости или квази-3D-изображения.

Контроллер Digital Sight DS-L3
DS-L3 представляет собой простой в применении монитор c высокой четкостью изображения и большой сенсорной панелью, который может быть использован для быстрого захвата изображений без использования компьютера или монитора.

Слежение за масштабом
Масштабная линейка автоматически настраивается при изменении увеличения.

Режим съемки
Оптимальные параметры изображения для каждого типа образца и метода наблюдения можно легко установить с помощью иконок.

Штативы
Nikon упростил использование оборудования путем перемещения элементов управления на переднюю часть основания, в том числе регулировку яркости и выключатель.

Штатив с волоконно-оптическим осветителем
Основание Fiber DIA base оснащено конденсорными линзами, которые можно переключать между низким и высоким увеличением. Кроме того, система освещения Oblique Coherent Contrast (OCC, метод косого освещения) позволяет достичь высококонтрастной освещенности.

Штатив с тонким основанием
Более тонкое основание LED DIA Base и плоское основание Plain Base повышают эффективность манипуляций с образцом, перенося образец ближе к столу.

Осветитель OCC
Новое основание LED DIA Base со встроенным осветителем OCC выделяет минимум тепла, потребляет мало электроэнергии и имеет длительный срок службы.

Осветитель может повысить контрастность неровных поверхностей, например, эмбрионов.

Сокращение OCC расшифровывается как метод косого когерентного контраста (OCC), который является одной из форм метода косого освещения, разработанного Nikon.

По сравнению с обычным диаскопическим освещением, который освещает предмет непосредственно снизу, освещение OCC дает когерентный свет падающий на образец в диагональном направлении, контрастируя бесцветные и прозрачные структуры образца.

Револьвер / адаптер фокусирующего крепления
Существует возможность установки револьвера на два места или адаптера фокусирующего крепления в целях расширения исследований при изменении диапазона увеличений.

Предметный столик
XY ход предметного столика составляет 6×4 * дюйма (150 мм х 100 мм). Столик может быть присоединен к любому из оснований, что делает эффективным захват больших изображений при использовании в комбинации с программным обеспечением обработки изображений NIS-Elements. Имеется также сдвигающийся и наклоняемый столик.

Аксессуары для различных методов наблюдения
Имеются широкий спектр аксессуаров, в том числе, принадлежности для реализации методов темного поля и поляризации.

Турель для флуоресценции вмещает 4 куба.

Технические характеристики NIKON SMZ18:
