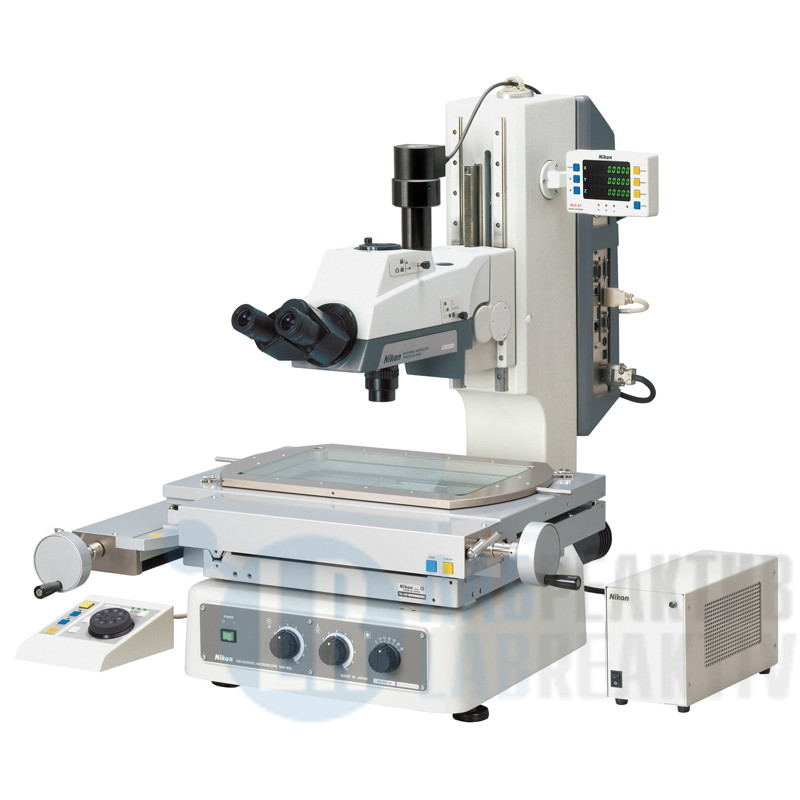

Измерительный микроскоп NIKON MM-800

Новый измерительный микроскоп Nikon может оснащаться системой лазерной автофокусировки и механизмом помощи при фокусировке для более точной фокусировки и прецизионных измерений по оси Z.

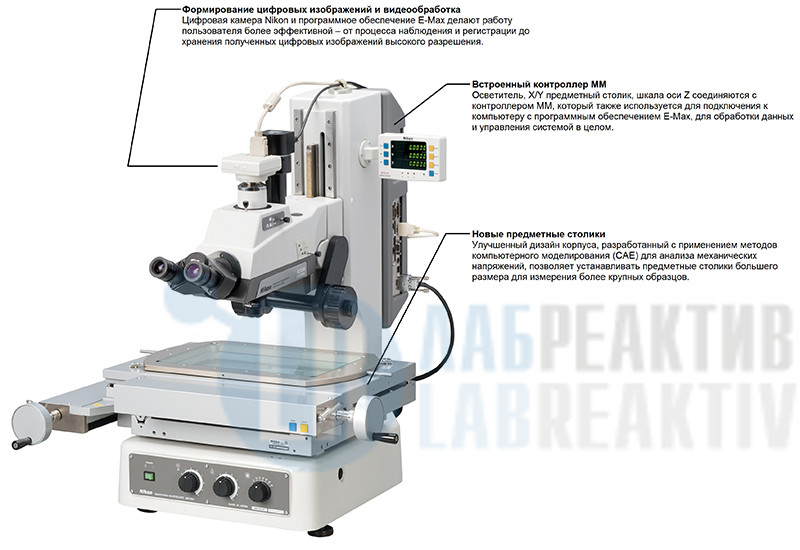

— Цифровая камера и метрологическое программное обеспечение E-Max позволяют производить быстрые измерения с точным автоматическим обнаружением границ.
— Большой выбор осветителей обеспечивает возможность решения широкого ряда задач.
— Моторизованный механизм перемещения (модели LM) с управлением от специального контроллера позволяет осуществлять точное позиционирование по оси Z.
— Повышенная прочность станины предоставляет возможность устанавливать предметные столики большего размера и производить измерение более крупных образцов.
— Значительно упрощена эксплуатация благодаря эргономичному дизайну и применению различных моторизованных органов управления.
— Интегрированный в станину контроллер, блок обработки данных DP-E1 Data Processor, счётчик SC и метрологическое программное обеспечение E-Max обеспечивают эффективность обработки и хранения данных.

Новые возможности при измерении по оси Z
Лазерная автофокусировка через объектив (универсальная)
Это первая серия измерительных микроскопов, которые по желанию покупателя могут оснащаться системой лазерной автофокусировки через объектив. Предлагаемая система лазерной автофокусировки обеспечивает скорость фокусирования 0,5 с, при этом воспроизводимость составляет 0,5 мкм (диаметр лазерного пучка 0,75 мкм при использовании объектива 20х).

Помощь при фокусировке (FA)
Новый механизм помощи при фокусировке (FA) с делительной призмой обеспечивает высокую чёткость штрихов, при совмещении которых получается сфокусированное изображение. Таким образом, достигается высокий уровень точности при измерении по оси Z и минимизируется вероятность ошибки из-за разной глубины резкости объективов.

Перемещение по оси Z при помощи моторизованного привода (модели LM)
Серия комплектуется моторизованным механизмом перемещения по оси Z, обеспечивающим скорость 10 мм/с. Управление осуществляется посредством специализированного контроллера.

Усовершенствованные осветители для широкого круга задач
В стандартную комплектацию для светлопольной микроскопии входит белый светодиодный осветитель высокой яркости. Осветитель исключает необходимость замены ламп и имеет постоянную цветовую температуру, что способствует повышению точности и эффективности измерений. Универсальные модели (кроме FA) поставляются с новым галогенным осветителем (12 В, 50 Вт). Была увеличена яркость галогенного осветителя, что особенно заметно на больших увеличениях.

Управление освещением
В стандартную комплектацию входит система управления освещением, которая позволяет управлять освещением посредством ПК, не прибегая к помощи регулятора на корпусе микроскопа. Таким образом, измерения можно производить при одинаковых параметрах освещения, что гарантирует точное определение границ и высокую воспроизводимость измерений.

8-сегментный светодиодный кольцевой осветитель CYN-E1
Осветитель CYN-E1 позволяет освещать образец с восьми разных направлений. Интенсивность свечения каждого сегмента можно контролировать отдельно.

Улучшенный интерфейс блока обработки данных и программного обеспечения
Был значительно улучшен интерфейс блока обработки данных и программного обеспечения ПК: добавлены вспомогательные функции на всех этапах процесса измерения – от съемки изображений до анализа и хранения данных.

Блок обработки данных DP-E1
Блок обработки данных DP-E1 – компактный и простой в использовании. Интуитивно понятный интерфейс DP-E1 позволяет легко производить необходимые вычисления и управлять данными.

Программное обеспечение для обработки данных E-MAX
Были расширены измерительные возможности программного обеспечения E-MAX.

Цифровые устройства регистрации и отображения данных сторонних производителей (модели S)
Модели MM-800S, SL были спроектированы с учётом их возможного использования с HEIDENHAIN QUADRA-CHEK и цифровыми устройствами регистрации и отображения данных сторонних производителей.

• Роликовый привод позволяет осуществлять плавный переход между грубым и точным перемещением предметного столика.
• Переключатель грубого/точного перемещения, кнопки RESET и SEND расположены рядом с ручками точного перемещения по осям X и Y.

MM-800 модель повышенной точности (вариант заводской комплектации)
ММ-400 повышенной точности обеспечивает дополнительную вариативность при выборе опций для конфигураций системы. Это позволяет подобрать оптимальную комплектацию в соответствии с требованиями пользователя.

Универсальные модели MM-800
Универсальные модели представляют собой комбинацию станины измерительного микроскопа и компонентов металлографического микроскопа Nikon для получения изображений с высоким разрешением и особо точных измерений. В данных моделях может использоваться вся линейка объективов LU компании Nikon и могут быть реализованы различные методы исследования, такие как: метод светлого поля, метод тёмного поля, дифференциально-интерференционный контраст (DIC), поляризация и эпифлуоресценция. На одном револьвере могут устанавливаться до шести объективов. Кроме того, такие важные функции управления микроскопом, как перемещение по оси Z, фокусировка и переключение на другой тип освещения, были автоматизированы или моторизованы для удобства эксплуатации.

Централизованное управление разными режимами наблюдения и моторизованными перемещениями
Управление моторизованным эпископическим осветителем и различными источниками света, универсальным моторизованным револьвером и апертурной диафрагмой, переключением в режим DIC, а также другими важными операциями может осуществляться при помощи одного органа управления – контроллера освещения и автофокусировки.

Лазерная автофокусировка через объектив (Автофокус)
Модели микроскопов MM-800 LMU оснащены системой лазерной автофокусировки через объектив, поэтому они обеспечивают быструю фокусировку с повторяемостью, достигающей 0,5 мкм (при использовании объектива 20х).

Универсальный моторизованный револьвер
Универсальный револьвер LV-NU5A упрощает процесс смены объективов. Предусмотрена возможность программируемого изменения увеличения посредством контроллера освещениея и автофокусировки.

Широкий выбор осветителей
В дополнение к осветителям с ручным управлением предлагается новая серия моторизованных универсальных осветителей. Для светлопольной микроскопии предлагается осветитель на основе белых светодиодов. Можно выбрать либо галогенный (12 В, 50 Вт), либо светодиодный осветитель в зависимости от задач и наблюдаемого объекта.

Универсальный эпископический осветитель LV-U EPI
Универсальный эпископический осветитель позволяет осуществлять наблюдение методом светлого поля, тёмного поля, простой поляризации и DIC. Осветитель автоматически открывает полевую и апертурную диафрагмы при переходе от режима наблюдения в светлом поле к темнопольному режиму. При переключении обратно в светлопольный режим наблюдения автоматически восстанавливается предыдущее положение полевой и апертурной диафрагм.

Универсальный эпископический осветитель LV-U EPI2
В дополнение к режимам светлого и тёмного поля, простой поляризации и DIC, осветитель LV-U EPI2 также позволяет производить наблюдение в режиме эпифлуоресценции. Осветитель автоматически устанавливает оптимальные параметры освещения благодаря связи с затвором, полевой и апертурной диафрагмой. Это максимально упрощает работу с измерительным микроскопом, позволяя пользователю сосредоточиться на процессе наблюдения.

Моторизованный эпископический осветитель LV-U EPI2A
В LV-U EPI2A была автоматизирована смена осветителей, смена апертурной диафрагмы и управление интенсивностью, что позволяет обеспечить оптимальные условия регистрации изображений. Величина апертурной диафрагмы автоматически оптимизируется в зависимости от режима наблюдения благодаря наличию связи с объективом. Также, в зависимости от задач наблюдения и типа детали, можно произвольно изменять параметры освещения. При установке на измерительный микроскоп типа LM управление осветителем может осуществляться с панели управления микроскопом или с ПК.

Универсальный эпископический осветитель LV-U EPI FA с механизмом помощи при фокусировке
Осветитель LV-U EPI FA оборудован механизмом помощи при фокусировке (FA) с делительной призмой для повышения точности измерений по оси Z.

Осветитель LV-EPI LED на основе белых светодиодов
LV-EPI LED – это лёгкий, компактный осветитель на основе белых светодиодов, предназначенный исключительно для светлопольной микроскопии. Белые светодиоды обеспечивают постоянную цветовую температуру, благодаря чему исключается влияние нежелательных эффектов на результаты измерений. Внешнее управление может осуществляться при помощи подключаемого контроллера.

Моторизованный привод перемещения по оси Z
Модели MM-800LM включают в себя моторизованный модуль фокусировки, обеспечивающий перемещение по оси Z с управлением от специализированного контроллера.

Возможность выбора между осветителем на основе белых светодиодов высокой яркости и галогенным источником света (12 В, 50 Вт)
Светодиодный осветитель может использоваться в качестве эпископического источника света, который не требует замены ламп и обеспечивает высокое быстродействие при низкой теплоотдаче. Благодаря новой оптической конструкции прецентрированный ламповый блок MM-LH50PC (12 В, 50 Вт) обеспечивает высокую яркость при уменьшенном энергопотреблении. Расфокусировка в результате теплового воздействия значительно снижена.

Предметные столики
Nikon предлагает широкий выбор предметных столиков, в том числе новый столик 12x8C. Все модели обеспечивают непревзойдённую точность, составляющую 2,5+L/50 мкм (L=измеряемая длина). Также доступна высокоточная модель (1,5+L/100 мкм).

Технические характеристики предметного столика

Модели MM-800, MM-800S
Это базовые двухосевые модели серии MM-800. В зависимости от бюджета и предполагаемой области применения, предлагаются разные модели – с монокулярным или тринокулярным тубусом, а также различные предметные столики. Модели MM-800S специально предназначены для работы с цифровыми устройствами регистрации и отображения данных сторонних производителей.

MM-800 Конфигурация включает в себя предметный столик 8х6 дюймов и тринокулярный тубус. MM-800/S Конфигурация включает в себя предметный столик 8х6 дюймов, тринокулярный тубус, ND 1200 QUADRA-CHECK.

Области применения:
Штампы и пресс-формы, Детали с высокоточной машинной обработкой, Штампованные детали, Детали, полученные литьём под давлением, Устройства медицинского назначения, Свёрла, Микроинструменты, Детали автомобилей.

Технические характеристики NIKON MM-800/MM-800/S:

*Требуется источник питания TI-PS100W.

Модели LM. Для измерений по трем осям и с моторизацией по оси Z
Модели LM оснащены моторизоацией по оси Z благодаря чему позволяют производить точные измерения по трём осям. Поставляемый опционально механизм помощи при фокусировке с делительной призмой обеспечивает высокую точность фокусировки по оси Z и минимизируется вероятность ошибки из-за разной глубины резкости объективов. Конфигурация включает в себя предметный столик 10х6 дюймов и тринокулярный тубус с механизмом FA.

Области применения:
Штампы и пресс-формы, детали с высокоточной машинной обработкой, штампованные детали, детали, полученные литьём под давлением, устройства медицинского назначения.

Модели LV/LVFA. C переменным увеличением
Эти модели позволяют установить два объектива (с малым и большим увеличением) одновременно, что упрощает переключение между ними. Оба объектива – с малым увеличением (большим полем зрения) и с большим увеличением (высокой точностью измерения по Z) – могут быть реализованы на одном микроскопе.

Технические характеристики NIKON MM-800/LM, MM-800/LV, MM-800/LVFA

*Требуется источник питания TI-PS100W

Модели L/SL. Для измерений по трем осям
Данная модель оборудована встроенной шкалой по оси Z и является базовой моделью серии измерительных микроскопов Nikon. Линейка микроскопов включает в себя разные модели – с механизмом или без механизма помощи при фокусировке, с монокулярным или тринокулярным тубусом. Модель SL рекомендуется для использования с цифровым устройством регистрации и отображения данных стороннего производителя (не Nikon). Конфигурация включает в себя предметный столик 8х6 дюймов и тринокулярный тубус с механизмом FA.

Области применения:
Штампы и пресс-формы, Детали с высокоточной машинной обработкой, Штампованные детали, Детали, полученные литьём под давлением, Приборы медицинского назначения.

Технические характеристики NIKON MM-800/L,MM-800/SL:

*Требуется источник питания TI-PS100W

Модели U/SU
Данная модель предназначена для измерения геометрии образцов по двум осям с большим увеличением. Она оснащена универсальным эпископическим осветителем, позволяющим осуществлять наблюдение методами светлого поля, тёмного поля, простой поляризации и DIC. В зависимости от задач наблюдения и типа наблюдаемого объекта, могут использоваться либо яркий галогенный источник света (12 В, 50 Вт), либо светодиодный источник на основе белых светодиодов. Галогенный источник света 12 В-50 Вт обеспечивает яркость изображения большую, чем яркость от источника света 12 В-100 Вт за счет зеркального отражателя. Конфигурация включает в себя столик 12х8 и универсальный эпископический осветитель LV-U EPI2, наклонный тринокулярный тубус со встроенным перекрестьем.

Технические характеристики NIKON MM-800/U, MM-800/SU:

*Требуется источник питания TI-PS100W

Модели LMU с моторизацией по оси Z
Благодаря моторизованному универсальному эпископическому осветителю имеется возможность установки оптимальных параметров освещения для выбранного метода наблюдения и/или используемого объектива. Фокусировка и смена объектива могут осуществляться при помощи электропривода с управлением от контроллера. Конфигурация включает в себя столик 12×8, систему лазерной автофокусировки и моторизованный универсальный эпископический осветитель LV-U EPI2A.

Области применения:
Корпуса полупроводниковых устройств, расположение проводящих дорожек, высота витков, ЖК-матрицы дисплеев, Микроэлектромеханические системы (МЭМС), упаковки микросхем в масштабе кристалла и на уровне пластины, магнитная головка жесткого диска.

Технические характеристики NIKON MM-800/LMU:

*Требуется источник питания TI-PS100W

Модели LU/SLU
Система оборудована универсальным эпископическим осветителем, обеспечивающим возможность наблюдения разными методами: светлого поля, тёмного поля, простой поляризации и DIC, а также эпифлуоресценции. В зависимости от задач наблюдения и типа наблюдаемого объекта, могут использоваться либо яркий галогенный источник света (12 В, 50 Вт), либо светодиодный источник на основе белых светодиодов. Также доступна модель SLU, предусматривающая подключение устройства регистрации и отображения данных стороннего производителя. Конфигурация включает в себя столик 6х4 и универсальный эпископический осветитель LV-U EPI FA с механизмом помощи при фокусировке.

Области применения:
Корпуса полупроводниковых устройств, расположение проводящих дорожек, высота витков, ЖК-матрицы дисплеев, Микроэлектромеханические системы (МЭМС), упаковки микросхем в масштабе кристалла и на уровне пластины, магнитная головка жесткого диска.

Технические характеристики NIKON MM-800/LU, MM-800/SLU:

*Требуется источник питания TI-PS100W
