Видеоизмерительная система NIKON NEXIV VMZ-R 3020

Модель микроскопа Nikon NEXIV VMZ-R4540 с величиной хода столика 450 х 400 мм. Такая система подойдет для измерения компонентов среднего размера и серийных измерений нескольких деталей.

Новая лазерная автоматическая фокусировка через линзу объектива
Новая система лазерной автоматической фокусировки может детектировать два лазерных отраженных пучка, один от верхней поверхности прозрачного слоя, второй — от нижней поверхности или от верхней поверхности следующего слоя. Следовательно, можно измерить толщину прозрачного слоя или глубину до нижней поверхности второго слоя. Лазерная автофокусировка имеет новый режим для остановки оптической головки точно в фокальной плоскости и прекращения ее дальнейшего движения.

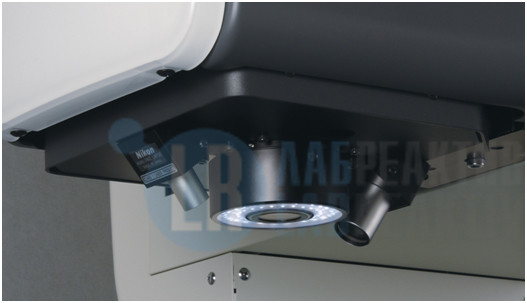

8-сегментный кольцевой светодиодный осветитель
Головки типов 1, 2 и 3 снабжены 8-сегментным светодиодным осветителем с внутренними и внешними кольцами подсветки.
Благодаря тому, что в данной системе произвольным образом комбинируется освещение, поступающее с восьми разных сторон, стало возможным наблюдение кромок с чрезвычайно низким контрастом, которые при эпископическом освещении, как правило, незаметны. Такое решение наилучшим образом подходит для обнаружения контуров контактных площадок, штырьков, керамических корпусов и других аналогичных деталей.
Система освещения состоит из двух кольцевых осветителей, создающих косые пучки света под углами 37, 55 и 78 градусов от любого из восьми сегментов кольца и любой интенсивности.

Внутренний кольцевой осветитель (37° к оптической оси)
Данный тип осветителя является универсальным и может применяться тогда, когда необходимо яркое освещение с разных сторон. В данной модели освещения также сохраняется полное рабочее расстояние, равное 50 мм.

Внешний кольцевой осветитель (позиции 55° и 78° к оптической оси)
Данный тип осветителя позволяет осуществлять наблюдение деталей, которые не могут быть измерены при падении света под малым углом. Когда в осветителе нет необходимости, он убирается, оставляя больше пространства над деталью. При использовании данного осветителя рабочее расстояние будет составлять 36 мм (в позиции 55°) и 10 мм (в позиции 78°).

Новые возможности
Улучшение точности
Новый линейный энкодер “ModuRay” обеспечивает бесконтактное считывание, что повышает точность измерений.

Более высокая пропускная способность
Более высокая скорость передачи данных и выбор светодиодного источника излучения, который может мгновенно менять интенсивность по сравнению с галогеновой лампой, ведет к повышению пропускной способности.

Светодиодные источники излучения для всех осветителей
Светодиодные источники приспособлены для эпископических и диаскопических осветителей. Светодиоды обеспечивают короткое время смены интенсивности, стабильно высокую цветовую температуру вне зависимости от интенсивности, большой срок службы и низкое энергопотребление по сравнению в галогеновыми лампами. Таким образом, светодиодные источники гарантируют более быстрые измерения и малую стоимость владения.

Новая камера XGA
Доступны камеры XGA с разрешением 1024 × 768 пикселей в дополнение к обычным камерам VGA с разрешением 640 × 480 пикселей.Камера XGA для получения высокоразрешающих изображений при визуальном контроле, документировании и т.д.
На видеосистему Nikon NEXIV могут быть установлены цветные или черно-белые камеры.

Новый джойстик
Кнопки для точной настройки по оси Z добавлены сверху от рычага для перемещения по осям XY и поворотная рукоятка для движения по оси Z, а также 3 кнопки, на которые можно запрограммировать три наиболее часто используемые функции.

Специальный изолирующий стол
Пневматический изолирующий стол эффективно поглощает внешние вибрации и исключает их влияние на результат измерений.

Индикатор статуса
Показывает текущее состояние работы системы NEXIV.

Стандартная оптическая головка типов 1, 2, 3 включает в себя 5-ступенчатое 15-кратное высокоскоростное масштабирование, обеспечивающее большую гибкость при выборе коэффициентов увеличения в зависимости от размера измеряемой области.

• Благодаря широкому выбору вариантов освещения обеспечивается точное обнаружение кромок прессованных деталей.
• 3 модели (тип: 1, 2, 3) с 5-ступенчатым масштабированием для наблюдения при разных разрешениях и полях зрения.
• Большое рабочее расстояние 50 мм позволяет производить измерение поверхностей со значительными перепадами высот.
• Высокая числовая апертура 0.35 обеспечивает широкое поле зрения.
• 15-кратное масштабирование позволяет реализовать быстрый поиск и детальное увеличение области интереса, благодаря чему обеспечивается высокая точность измерений. Точная калибровка при разных коэффициентах увеличения позволяет производить быстрое измерение нескольких параметров в одном поле зрения.
• Лазерная автофокусировка позволяет производить анализ поперечных сечений и оценку плоскостности, а также трёхмерный замер профиля поверхности.

Области применения
Корпуса полупроводниковых приборов, подложки, печатные платы, штампованные детали, разъёмы, детали, полученные литьём под давлением, часовые механизмы.

Линза объектива с широким полем зрения и высокой числовой апертурой
Линза объектива с высокой степенью коррекции эквивалентна линзам, которые применяются в самых дорогих моделях микроскопов Nikon. Указанные линзы имеют высокую числовую апертуру, равную 0,35, а также большое рабочее расстояние, составляющее 50 мм при любом увеличении.

Усовершенствованная лазерная автофокусировка через объектив
Лазерная автофокусировка через объектив обеспечивает высокое разрешение, большое рабочее расстояние и высокую скорость, благодаря чему позволяет производить идеальную фокусировку в узкой области при незначительных увеличениях.
Высокоскоростное измерение посредством сканирования может производиться со скоростью до 1000 точек в секунду, что позволяет осуществлять высокоточные измерения по оси Z при решении ряда измерительных задач. Также с помощью данной системы автофокусировки можно обнаружить верхнюю и нижнюю поверхности прозрачного слоя для измерения толщины прозрачного слоя или глубину до поверхности слоя, следующего за прозрачным слоем.

Универсальное освещение для обнаружения кромок
Светодиодные источники света в настоящее время почти полностью заменили галогеновые лампы. Светодиоды имеют стабильно высокую цветовую температуру, которая не меняется с интенсивностью. Это обеспечивает более натуральные цвета в изображениях и короткое время измерений.
Меню управления освещением:
1. Управление интенсивностью диаскопического и эпископического света
2. Автоматическая настройка интенсивности диаскопического и эпископического источников
3. Управление светом кольцевых источников: угол и направление
4. Вращение направления света
5. Управление интенсивностью кольцевых источников

Новый модуль типа 4 обеспечивает диапазон увеличения от 4Х до 60Х и предназначен для измерения мельчайших деталей на образцах с большой плотностью элементов.

Доступны эпископический и диаскопический светодиодные осветители, а также 8-сегментный светодиодный кольцевой осветитель с косыми лучами под углом 50° относительно оптической оси.

Области применения
Корпуса полупроводниковых приборов, MEMS, печатные платы с высокой плотностью расположения элементов PCB, детали, полученные литьём под давлением.

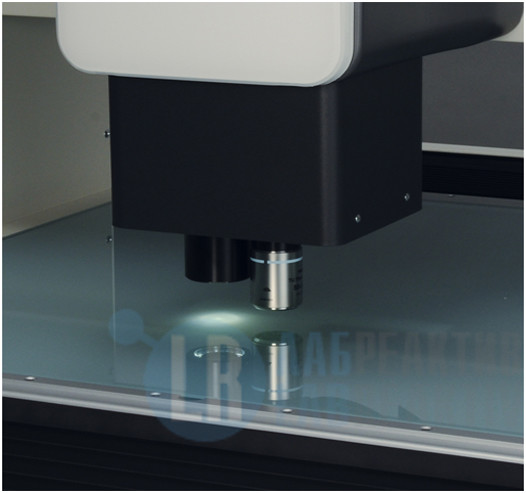

Новый модуль типа TZ обеспечивает максимальный диапазон увеличения от 1Х до 120Х, благодаря применению двух объективов и изменению оптического пути. Система позволяет осуществлять измерение деталей с высокоточной обработкой.

• Модуль максимального увеличения в сочетании с высокоточным предметным столиком позволяет производить точное измерение как крупных деталей, так и миниатюрных структур
• Система лазерной автофокусировки осуществляет фокусировку относительно точки малого размера, чтобы обеспечить высокую точность измерения поперечных сечений и высоты мелких деталей
• Программное обеспечение для анализа поверхности, поставляемое в качестве опции, позволяет отображать формы деталей MEMS в трёхмерном представлении

Области применения
Печатные платы с высокой плотностью расположения элементов PCB, фотошаблоны для подложек, Корпуса полупроводниковых приборов (2D + высота), детали MEMS.

Две линзы объектива – широкое поле зрения и большая оптическая сила
Сочетание двух линз объектива позволяет применять модуль для решения самых различных задач: от наблюдений в широком поле зрения при незначительном увеличении до точных измерений при высоком коэффициенте увеличения. Числовая апертура составляет 0,55.
Основная (правая) линза обеспечивает диапазон увеличений 16-120Х для измерения мельчайших структур шириной до 1 мкм, дополнительная (левая) – от 1Х до 7.5Х для поиска объектов измерения.

Лазерная автофокусировка через объектив с высоким разрешением и ультрамалым лазерным пятном
Основной объектив оснащён встроенной системой лазерной автофокусировки. Высокая числовая апертура значительно повышает эффективность фокусировки и сканирования тонких, прозрачных/полупрозрачных (например, защитные покрытия) поверхностей или отражающих поверхностей неправильной формы. Высокоскоростное измерение посредством сканирования может производиться со скоростью до 1000 точек в секунду, что позволяет осуществлять высокоточные измерения по оси Z при решении ряда измерительных задач.

Три типа осветителей
Данный модуль обеспечивает наилучшее освещение любой детали благодаря тому, что позволяет использовать три возможных варианта освещения с программным управлением – эпископическое, диаскопическое (основной объектив) и освещение по методу тёмного поля. Это обеспечивает высокую точность обнаружения кромок.

Оптическая головка типа A обеспечивает зум 10Х (увеличение от 0.35х до 3.5х) с максимальным полем зрения 13.3×10 мм и наибольшее рабочее расстояние 73,5 мм при числовой апертуре 0.11.

Хорошо подходит для больших образцов с малой плотности элементов с большими шагами, для глубоких отверстий, высоких выступов и т.д.

Области применения
Пластиковые формованные детали, металлические, резиновые, механические детали, часовые механизмы.

Лазерная автофокусировка через объектив
Головка типа А может быть оснащена системой лазерной автофокусировки в качестве опции. Обеспечивается рабочее расстояние в 63 мм, независимо от увеличения и глубины фокуса.

Три типа осветителей
Комплектуется светодиодными осветителями эпископического и диаскопического света, а также 8-сегментным кольцевым осветителем с косым пучком света под углом 18⁰. Комбинация этих осветителей обеспечивает высокую точность обнаружения кромок.

Технические характеристики NIKON NEXIV VMZ-R 3020:
