Модульная конструкция микроскопа Nikon Eclipse LV100ND с ручным управлением для работы при эпископическом/диаскопическом освещении, позволяет управлять сменой объективов и интенсивностью освещения с помощью блока управления камерой DS-L3 и автоматически распознает метод наблюдения. Подходит для наблюдений по методу светлого поля, темного поля, простой поляризации, ДИК, эпифлуоресценции и двухлучевой интерферометрии. Кроме того, возможно выполнять наблюдения по методу фазового контраста и ДИК при диаскопическом освещении. Отвечает разнообразным требованиям наблюдения, контроля, исследования и анализа в широком спектре отраслей промышленности. Высокая числовая апертура и большое рабочее расстояние являются залогом высоких оптических характеристик и эффективного процесса получения цифровых изображений. Модель снабжена надлежащей защитой от статического электричества, что делает ее подходящей для работы с магнитными головками.
Компоненты микроскопа – основание, предметный столик, осветительный блок и др. выполнены в виде отдельных модулей для обеспечения большей универсальности системы, которые можно комбинировать друг с другом для получения системы с нужными характеристиками.

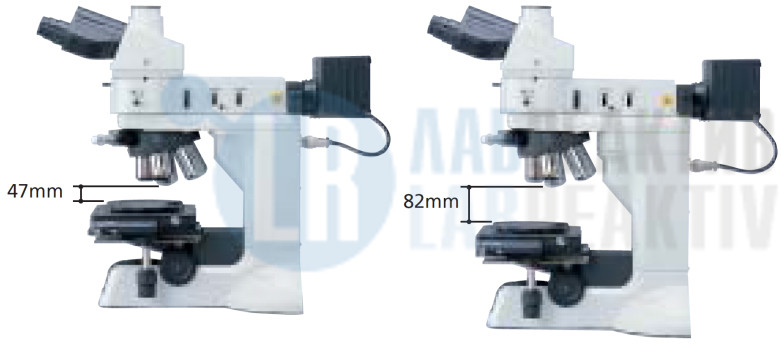

Изучение крупных образцов — Позволяет изучать поверхности изделий прецизионного формования, оптических материалов и прочих крупногабаритных образцов.

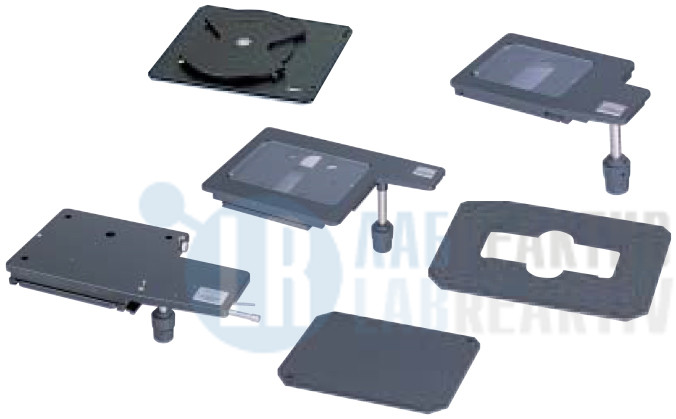

Широкий выбор предметных столиков и дополнительного оборудования — Пользователи могут выбирать подходящие модели на основании используемых образцов и хода столика.

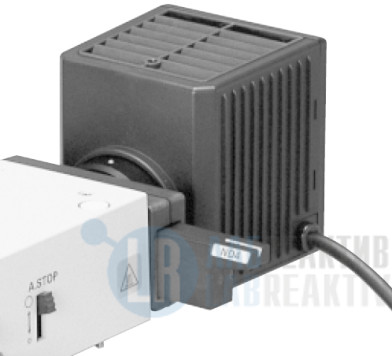

Галогенный источник освещения 12В-50Вт — Несмотря на то, что ламповый блок с предварительным центрированием имеет напряжение12В и мощность 50Вт, его яркость эквивалентна или превышает показатели источников с параметрами 12 В-100Вт. Экологичная галогенная лампа с низким энергопотреблением позволила реализовать компактную конструкцию микроскопа. Также благодаря такому типу освещения, значительно снижается расфокусировка, связанная с тепловым воздействием.
Светодиодный осветитель — Светодиодный осветитель белого света был разработан специально для работы по методу светлого поля. Он управляется с помощью подключенного контроллера. Используя контроллер, внешнее управление так же возможно.
Доступно оснащение модулем автофокусировки и моторизированным револьвером. Возможно присоединение цифровой камеры Nikon Digital Sight.
NIS-Elements — Программное обеспечение для анализа изображений.
- управление моторизированными узлами микроскопа
- получения изображений
- анализ изображений и обработка
Сшивка изображений (большое изображение) — Сшивает несколько изображений для увеличения поля зрения. Полученные ранее изображения также могут быть сшиты вместе.
Измерение вручную и аннотирование изображений — Ручное измерение обеспечивает быстрое измерение длины и площади путем проведения линий или выделения объекта прямо на изображении. Результат измерений можно прикрепить к изображению или экспортировать в текстовый документ или таблицу Excel.
Увеличенная глубина резкости (EDF) — Создает одно полностью сфокусированное изображение из нескольких изображений. Выбирает сфокусированные области и создает одно полностью сфокусированное изображение. Также возможен просмотр изображения с различных углов – псевдо трёхмерное изображение.
Технические характеристики NIKON ECLIPSE LV100ND:
| Базовый блок | Встроенный источник питания 12В 50 Вт для регулировки освещения |
| Максимальная высота образца | 38 мм |
| Фокусировочный механизм | Слева: грубая и точная фокусировка/ Справа: точная фокусировка, ход 40 мм, Грубая фокусировка: 14 мм/оборот (с механизмом регулировки усилия вращения и рефокусировки) Точная фокусировка: 0,1 мм/оборот (шкала 1 мкм) |
| Револьверы объективов | Шестиместный револьвер Пятиместный универсальный револьвер «Интеллектуальный» пятиместный универсальный револьвер |
| Эпископический осветитель | Осветитель LV-UEPI-N 12 В 50 Вт с предварительной центровкой, методы исследования: светлое поле, темное поле, ДИК, простая поляризация, переключение между методами светлого/темного поля и соответствующее переключение апертурной диафрагмы (с центрированием), полевой диафрагмы (с центрированием). Возможность вставки поляризатора/анализатора, λ-пластины Осветитель LV-UEPI2 12 В 50 Вт с предварительной центровкой, методы исследования: светлое поле, темное поле, ДИК, простая поляризация, эпифлуоресценция, переключение между методами светлого/темного поля и соответствующее переключение апертурной диафрагмы (с центрированием), полевой диафрагмы (с центрированием). Возможность вставки поляризатора/анализатора, λ-пластины Ртутный осветитель Intensilight C-HGFI 130 Вт с предварительной центровкой |
| Диаскопический осветитель | Осветитель LV-LH50PC 12 В 50 Вт с предварительной центровкой (фасеточная оптика) Диафрагма осветителя (центрируемая) и апертурная синхронизируемые с переключением режимов падающий/проходящий свет; вставные фильтры (ND8, NCB11) |
| Окулярный тубус | Тринокулярный тубус LV-TI3 ESD (Прямое изображение, поле зрения: 25 мм) Наклоняемый тринокулярный тубус LV-TT2 TT2 (Прямое изображение, поле зрения: 25 мм) Бинокулярный тубус P-TB (Инвертированное изображение, поле зрения: 22 мм) Тринокулярный тубус P-TT2 (Инвертированное изображение, поле зрения: 22 мм) |
| Предметный столик | Предметный столик LV-S32 3×2 (Диапазон перемещений: 75×50 мм включая стеклянную пластину), предметный столик LV-S64 6×4 (Диапазон перемещений: 150×100 мм включая стеклянную пластину) NIU-CSRR2 Вращающийся предметный столик с керамическим покрытием (Диапазон перемещений: 78х54 мм) |
| Конденсор | Ахроматический (светлое поле), сухой (фазовый контраст, диаскопический DIC, тёмное поле), и т.д. |
| Окуляры | Окуляры серии CFI: 10х (поле зрения 22 мм), 10х фотомаска М (поле зрения 22 мм), 10Х фотомаска поля зрения камеры (поле зрения 22 мм), 15х (поле зрения 22 мм), UW 10х (поле зрения 25 мм), UW 10 х фотомаска М (поле зрения 25 мм) |
| Объектив | Объективы серий CFI60-2/оптическая система CFI60: в зависимости от метода наблюдения |
| Энергопотребление | 1,2A/75Вт |
| Вес (корпус) | около 9,5кг |
