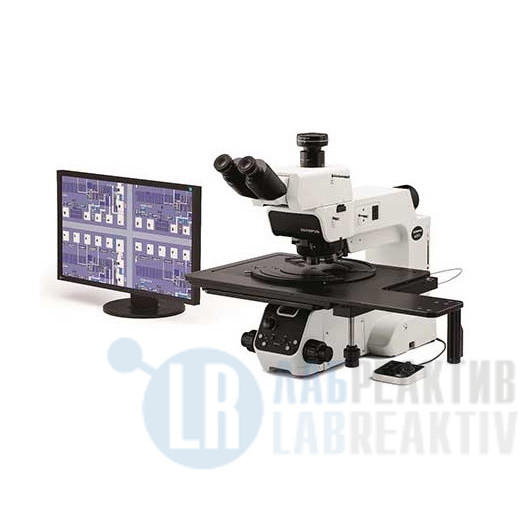

Инструментальный микроскоп предназначенный для ремонта электроники и металлографического контроля пластин, плоскопанельных дисплеев, печатных плат и т.п. Доступные режимы наблюдения: светлое поле, темное поле, ДИК, MIX (светлое+темное поле), флуоресценция, ИК, простая поляризация, направленное темное поле DDF. Оснащается 5-6 позиционными револьверами объективов механического или моторизованного типа.
Системы MX63 и MX63L оптимизированы для высококачественного контроля пластин размером до 300 мм, плоскопанельных дисплеев, печатных плат и других крупных образцов. Их модульная конструкция позволяет выбирать компоненты, необходимые для адаптации системы к вашим нуждам.
Передовые инструменты анализа
Универсальные возможности наблюдения серии MX63 обеспечивают четкие изображения, поэтому пользователи могут надежно обнаруживать дефекты в своих образцах. Новые методы освещения и возможности получения изображений в программном обеспечении для анализа изображений OLYMPUS Stream предоставляют пользователям больше возможностей для оценки образцов и документирования своих результатов.
Системы под разные размеры образцов
Система MX63 может вместить пластины до 200 мм, в то время как система MX63L может обрабатывать пластины до 300 мм с такой же небольшой площадью, что и система MX63. Модульная конструкция позволяет легко настроить микроскоп для ваших конкретных требований
Весь рабочий процесс, от наблюдения до создания отчета, может быть упрощен программным обеспечением для анализа изображений OLYMPUS Stream.
ИК совместимость
Инфракрасное наблюдение может проводиться с помощью ИК-объективов, которые позволяют операторам неразрушающим методом проверять внутреннюю часть микросхем, используя характеристики кремния, которые пропускают инфракрасный свет. Для использования доступны ИК-объективы от 5X до 100X с коррекцией хроматической аберрации от видимых световых волн до ближнего инфракрасного диапазона.
Технические характеристики Olympus MX63/MX63L:
| Отраженный свет | Белый светодиод, галогенная лампа 12 В 100 Вт, ртутная лампа 100 Вт Светлое поле/Темное поле/зеркальный куб (опционально) 3-позиционные зеркальные блоки Встроенная моторизованная апертурная диафрагма Режим наблюдения: светлое поле, темное поле, ДИК, MIX (светлое+темное поле), флуоресценция, ИК, простая поляризация, направленное темное поле DDF |
| Проходящий свет | Блок освещения проходящего света: требуется MX-TILLA или MX-TILLB. — MX-TILLA: конденсатор (NA 0,5) и упор диафрагмы — MX-TILLB: конденсатор (NA 0,6), ограничитель апертуры и ограничитель поля Источник света: LG-LSLED (светодиодный источник света). Световод: LG-SF Режим наблюдения: светлое поле, простая поляризация |
| Фокус | Ход: 32 мм Точность хода на оборот: 100 мкм Минимальная градуировка: 1 мкм Верхний стопор, регулировка крутящего момента для рукоятки грубой настройки |
| Максимальный вес груза | MX63: 8 кг
MX63L: 15 кг |
| Широкое поле обзора | Прямой и тринокулярный: U-ETR4 Прямой, наклонный и тринокулярный: U-TTR-2 Инвертированный и тринокулярный: U-TR30-2, U-TR30IR (для ИК наблюдения) Инвертированный и бинокулярный: U-BI30-2 Инвертированный, наклонный и бинокулярный: U-TBI30 |
| Супер-широкое поле | Прямой, наклонный и тринокулярное: MX-SWETTR (переключение оптического пути 100% (окуляр): 0 (камера) или 0: 100%) Прямой, наклонный и тринокулярный: U-SWETTR (оптическое переключение пути 100% (окуляр): 0 (камера) или 20%: 80%) Перевернутый и тринокулярный: U-SWTR-3 |
| Револьвер объективов | Механический шестипозиционный для светлого поля/ДИК Механический пятипозиционный для светлого/темного поля и светлого/темного поля/ДИК Моторизированный шестипозиционный для светлого поля/ДИК, 5-позиционный для светлого/темного поля/ДИК |
| Предметные столики | MX63: Ручные с коаксиальным управлением: MX-SIC8R Ход: 210 х 210 мм Площадь проходящего света: 189 х 189 мм Ручные с коаксиальным управлением: MX-SIC6R2 Ход: 158 х 158 мм MX63L: |
| Вес | MX63 Прибл. 35,6 кг MX63L: |
