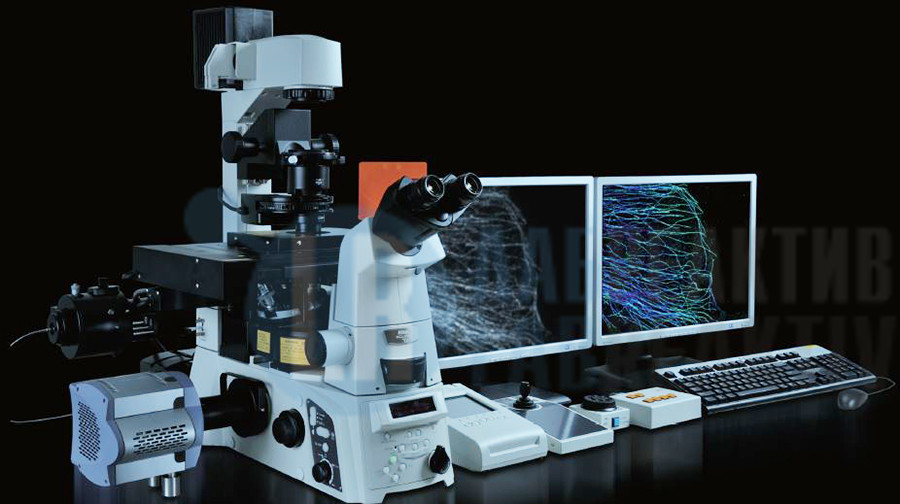

Микроскоп сверхвысокого разрешения NIKON N-STORM

Микроскопы сверхразрешения Nikon позволяют преодолеть дифракционный предел и получить разрешение, в разы превышающее значения, получаемые в классической оптической микроскопии. За счет специализированной обработки и особого освещения достигается невероятное улучшение качества изображения. Программное обеспечение позволяет провести анализ снимков и исследовать наноскопические структуры и их функции в живых клетках.

Система N-STORM поступается временным разрешением ради пространственного разрешения, обеспечивая невероятное пространственное разрешение изображения, приблизительно 20 нм, что в 10 или более раз превышает значение обычного оптического микроскопа. Микроскопия стохастической оптической реконструкции (STORM) теперь делает возможным наблюдение за межбелковыми взаимодействиями на молекулярном уровне.

Новый микроскоп сверхвысокого разрешения Nikon N-STORM дает возможность исследовать структуру и функции живых клеток на наноуровне.

Разрешение традиционных оптических микроскопов, даже оснащенных объективами с высокой числовой апертурой, ограничено дифракцией и составляет не более 200 нм.

Микроскоп N-STORM использует временное разрешения для увеличения пространственного разрешения, что позволяет достичь разрешения порядка 20 нм, что в 10 и более раз превышает способность обычных оптических микроскопов.

С использованием микроскопии стохастической оптической реконструкции (STORM) стало возможным исследовать взаимодействие между белками на молекулярном уровне.

Система N-STORM существенно повышает возможность решения задач в области наноскопии и придает уверенность в правильности выводов, которые можно сделать на основе полученных данных.

Микроскопия стохастической оптической реконструкции (STORM) позволяет реконструировать флуоресцентное изображение со сверхвысоким разрешением при помощи объединения информации о точной локализации каждого флуорофора в образце. В микроскопе N-STORM применяется высокоточная многоканальная молекулярная локализация и реконструкция, используя преимущества мощного инвертированного микроскопа, что позволяет получить сверхвысокое разрешение, превышающее в 10 раз (приблизительно 20 нм в горизонтальной плоскости) разрешение обычных световых микроскопов.

Микроскоп N-STORM использует высокоточную информацию о локализации (двумерную или трехмерную) от нескольких тысяч отдельных молекул-флуорофоров в образце — это позволяет создавать удивительные изображения со сверхвысоким разрешением.

Помимо латерального сверхвысокого разрешения, N-STORM использует патентованные методы для достижения 10-кратного улучшения аксиального разрешения, предоставляя трехмерную информацию в наноскопическом масштабе.

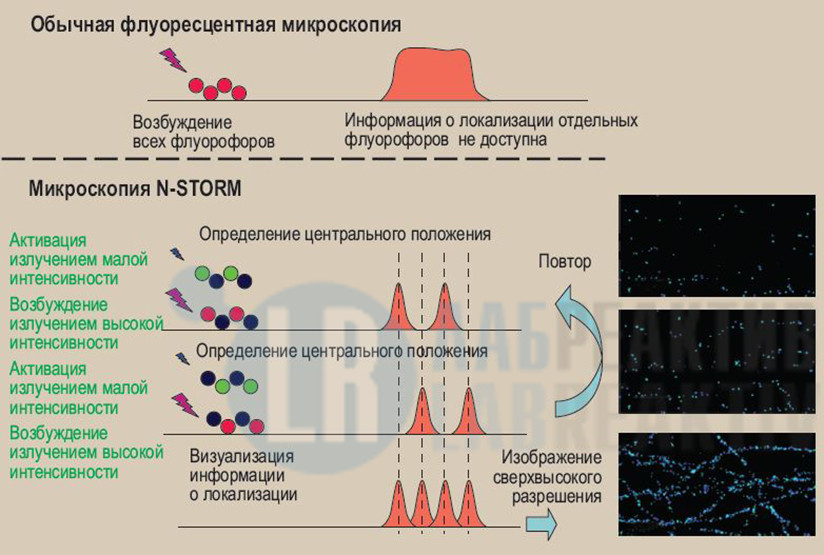

Принцип работы N-STORM (микроскопия стохастической оптической реконструкции)
При микроскопии стохастической оптической реконструкции (STORM) изображение сверхвысокого разрешения реконструируется путем сбора высокоточной информации о локализации каждого флуорофора в трех измерениях и различных цветах. В N-STORM используется стохастическая активация относительно небольшого количества молекул флуорофора с использованием очень малоинтенсивного света. Эта малоинтенсивная стохастическая «активация» отдельных молекул позволяет достичь высокоточного определения положения каждой молекулы в горизонтальной плоскости.

Кроме того, используя преимущество искусственного астигматизма, полученного посредством специальной оптики 3D-STORM, N-STORM локализует каждую молекулу в вертикальной плоскости. Комбинирование путем вычислений молекулярных координат в трех измерениях приводит к получению высококонтрастных трехмерных изображений.

Специализированные флуоресцентные красители

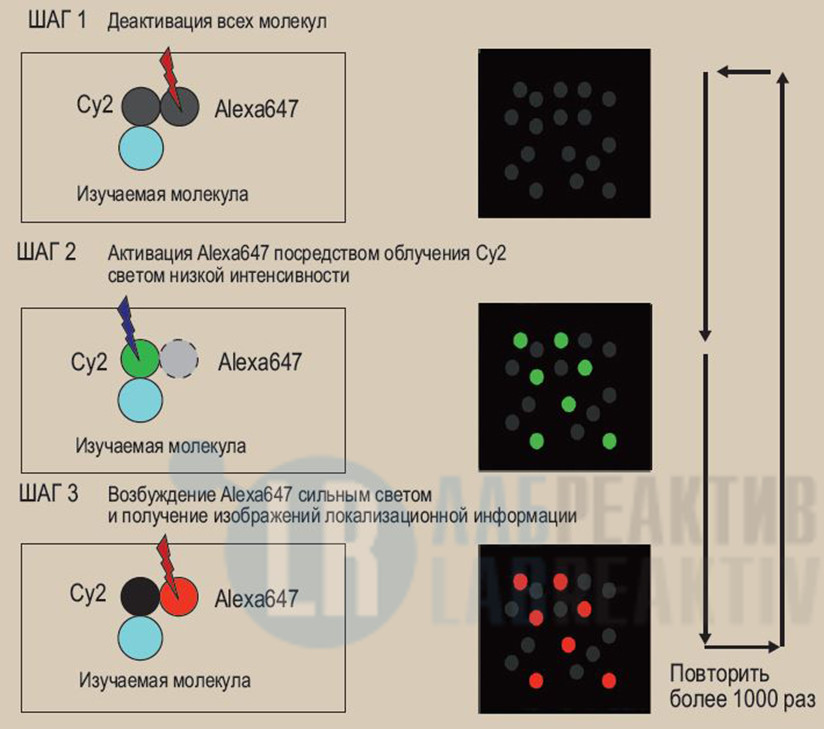

При работе с N-STORM используются пары специализированных флуоресцентных красителей содержащие «активатор» (возбуждение в относительно коротковолновой области спектра) и «репортер» (возбуждение в сравнительно длинноволновой области спектра), что позволяет получить различные цветовые комбинации, упрощая достижение истинного многоканального сверхвысокого разрешения.

Краситель для N-STORM состоит из красителя с наименьшей длиной волны для активации и красителя с наибольшей длиной волны для получения изображений. Создание двух цветных изображений сверхвысокого разрешения возможно только с парами красителей.

Технические характеристики NIKON N-STORM:
