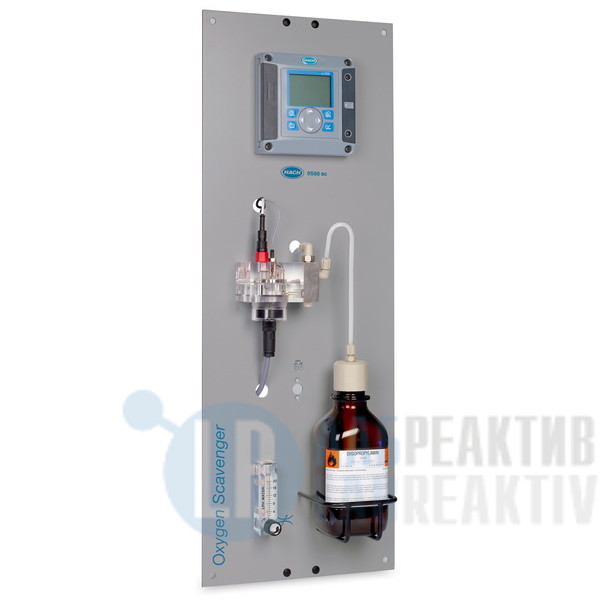

HYDRASTAT 9586 представляет собой анализатор непрерывного измерения количества растворенного гидразина и других веществ для удаления кислорода в воде на энергостанциях в котловой воде. Для минимизации коррозии в котле и сегментах турбины необходимо добавлять оптимальное количество поглотителей кислорода, создавая тем самым безкислородные условия и контроль уровня pH.
- Быстрое время отклика
- Низкая стоимость обслуживания
- Простота в эксплуатации
Быстрый отклик
Анализатор способен проводить непрерывные измерения с откликом менее минуты. Это позволяет оптимальным образом синхронизировать и дозировать химические добавки, что приводит к снижению операционной стоимости.
Низкая стоимость обслуживания
Обслуживание анализатора заключается в ежемесячном пополнении регентов и калибровке, благодаря низкому расходу реагентов. Встроенный электрод самоочищается. Анализатор имеет всего несколько движущихся частей и насосов. Время на обслуживание составляет 15 мин. в месяц.
Уникальная техника измерения
В отличии от традиционных амперометрических техник измерения с двумя электродами, анализатор Hydrastat 9186 использует три электрода: платиновый (анод), катод из нержавеющей стали (противоэлектрод) и электрод сравнения Ag/AgCl.
Электроды с автоочисткой
Тефлоновый наполнитель циркулируется потоком пробы на поверхности платинового электрода и предотвращает образование отложений, что сокращает стоимость обслуживания и время простоя анализатора.
Принцип измерения основан на электрохимическом методе трехэлектродной амперометрии.
Напряжение поляризации (+ 480 мВ) подается между платиновым анодом (рабочий электрод) и катодом из нержавеющей стали (противоэлектрод). Гидразин окисляется на поверхности платинового рабочего электрода и электрический ток будет прямо пропорционален концентрации гидразина в диапазоне от 0 до 500 ppb N2H4.
Реакция усиливается в щелочной среде. Взятие образца осуществляется при уровне pH =10,2 с добавлением диэтиламина или диизопропиламина через трубку Вентури перед поступлением образца в измерительный модуль. Компенсация температурного эффекта обеспечивается с помощью полупроводникового датчика, встроенного в измерительный модуль.
Химическая реакция выглядит следующим образом:
N2H4 + 4OH- ⇒ N2 + 4H2O + 4e-
Разность потенциалов между анодом и катодом сохраняется постоянной относительно третьего электрода (контрольный электрод, Ag/AgCl). В данной системе устранено влияние помех в результате изменений состава воды, которое присутствует при использовании системы с 2 электродами.
Область применения: Контроль пароводяного цикла/Контроль технологических процессов
Способ установки: В проточную камеру
Технические характеристики:
| Образец | |
| Число потоков пробы | 1 |
| Нерастворимые частицы | Свободен от нерастворимых веществ |
| Температура | 5-45°C |
| Давление | 0.5-6 Бар |
| Расход | 12 л/час |
| Соединения | |
| Вход пробы | трубка 6/4 мм |
| Слив | трубка 8/6 мм |
| Электропитание | ~ 90-240 В (50/60 Гц), 25 Вт |
| Анализ | |
| Диапазон измерения | 0 — 500 ppb растворенного N2H4; программируется |
| 0 — 200 ppb растворенного карбогидразина; программируется | |
| Дрейф | очень маленький |
| Воспроизводимость | большая из: 2% от измерения или < 1 ppb |
| Время отклика (t=90%) | <60 сек. |
| Чувствительность | <0.2 ppb |
| Калибровка | 1) калибровка нуля водой без гидразина, либо нулевым картриджем (опция) |
| 2) наклон по стандартному раствору (напр. LCW025) | |
| Раствор приведения рН | Диизопропиламин, диэтиламин или концентрированный аммиак |
| Мешающие ионы | Нет |
| Трансмиттер | |
| Защита корпуса | IP 65 (NEMA 4 (4x)) |
| Цифровой дисплей | 75×75 мм экран со светодиодной подсветкой. Показывает концентрацию ppb/ppm, кривую концентрации, предупреждение о диагностике, статус тревоги, калибровачные константы, историю данных. |
| Аналоговые выходы | 2 х 0/4-20 мА, нагрузка 800 Ом макс; изолированы от входного сигнала. |
| Информация о состоянии | 4/20 мА выходы программируемые на 0,1,2 или 3 мА во время калибровки или при активации сигнализации |
| Релейные выходы | 4 настраиваемых реле ( 250 В/3А; 30 В/0,5А) назначаемых к параметры: |
| -превышение верхнего/нижнего предела (задержка и гистерезис настраивается) | |
| -системная тревога с ручным или автоматическим сбросом | |
| -таймер (настраивается) | |
| Цифровой интерфейс | RS 485 (опция): скорость передачи: 300-9600 бит/с |
| Температурная компенсация | Автоматическая в области 5-45°C |
| Габариты | Размеры: 300x817x224 мм, вес: ~20 кг |
