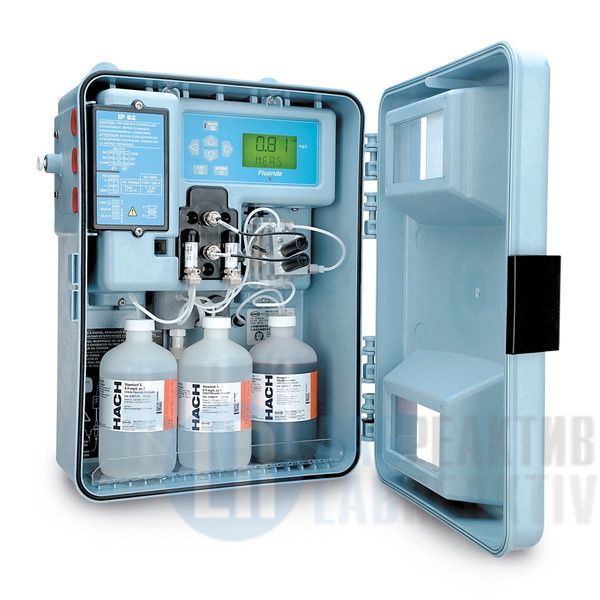

Анализатор фторидов HACH CA610 является микропроцессорным промышленным анализатором, предназначенным для непрерывного мониторинга потока образца на содержание фторидов. Прибор может анализировать фторид-ионы в интервале от 0.1 до 10 мг/л. Буфер полного регулирования ионной силы (TISAB) настраивает необходимый уровень рН и ионной силы раствора. Два стандарта (0.5 и 5.0 мг/л) используются для автоматической калибровки анализатора. Корпус анализатора фторидов имеет класс защиты IP62 по IEC 529. Корпус пыленепроницаем и защищен от брызг, но не предназначен для установки вне помещений.
Принцип работы В анализаторе фторидов HACH CA610 используется ионоселективная измерительная система с ИСЭ (ионоселективный электрод), которая позволяет селективно определять фторид. образец и раствор TISAB поступают в проточную измерительную кювету, температура которой поддерживается на уровне 40 °C. Раствор TISAB сначала проходит через ячейку электрода сравнения. Эта ячейка содержит рН-электрод, который контролирует рН, обеспечивая тем самым постоянный потенциал сравнения. Протекая далее, образец смешивается с TISAB в соотношении примерно 10:1. Данная смесь поступает в ячейку с измерительным электродом. Концентрация фторида измеряется при помощи ионоселективного электрода и отображается на дисплее передней панели прибора в мг/л F. Рабочий электрод состоит из наконечника с кристаллом из фторида лантана, впаянном в завинчивающийся колпачок, который крепится на корпусе электрода. Электродом сравнения является pH-электрод. Раствор TISAB используется для получения точных и воспроизводимых показаний. Данный раствор регулирует ионную силу образца, позволяя производить измерения общей концентрации, а не активности ионов, измеряемой электродом. Раствор так же содержит буфер, который устанавливает необходимый для измерения фторид-ионов уровень рН. Кроме того, в состав TISAB входят хелатные добавки, связывающие в комплекс мешающие определению ионы металлов, повышая точность и воспроизводимость измерений.
Область применения: Питьевая вода и водоподготовка
Технические характеристики:
| Дисплей | ЖК, 3,5-цифры на отображение результатов и 6-символьная алфавитно-цифровая бегущая строка. |
| Габаритные размеры | 34.3 см ширина x 41.9 см высота x 19.1 см глубина (13.5 in. x 16.5 in. x 7.5 in.) |
| Способ монтажа | На стене |
| Масса прибора в упаковке | 11.3 кг (25 lb) |
| Скорость потока образца, поступающего в прибор | 200 … 500 мл/мин |
| Избыточное давление на входе в прибор | 1 … 10 psig; используйте ограничитель потока для уменьшения давления. |
| Допустимый диапазон температур | 5 … 40°C (41 …104°F) |
| Трубка для подачи образца | 1/4-дюйма внеш. диаметр., ПЭ трубка |
| Сливной патрубок | 1/2-дюйма с насечкой |
| Максимальный расход реагента | пол-литра в месяц (для каждого из двух стандартов и одного реагента) |
| Контейнеры | 1/2-литровые бутыли (3 шт.) из высокоплотного |
| полиэтилена | |
| Размещение реагентов | Бутыль с реагентом находится внутри анализатора и имеет внешнюю вентиляцию. |
| Требования к питанию | 100-115/230 В (переключатель внутри прибора); 90 Ватт, 50/60 Гц, 2.5 A предохранители |
| Подключение к сети | используется трех-контактный барьерный клеммник. Питание и заземление должны подаваться на прибор по кабелю класса от 18 до 12 AWG (сечение 0,8 -3,0 мм), который продевается через герметичный гермо-ввод диаметром 1/2-дюйма. |
| Релейные контакты | Два сухо-контактных реле, каждое с активной нагрузкой до 5 A при напряжении переменного тока 240 В максимум. |
| Подключения к реле | при помощи 3-жильного кабеля класса от 18 до 12 AWG (сечение 0,8 -3,0 мм), который продевается через герметичный гермо-ввод диаметром 1/2-дюйма. |
| Аналоговый выход | один изолированный аналоговый выход, 4?20 мА (можно настроить на 0?20 мA). Максимальная нагрузка 500 Ом. |
| Подключения к реле | при помощи двухжильного экранированного |
| кабеля класса от 18 до 12 AWG (сечение 0,8 -3,0 мм), который | |
| продевается через герметичный гермоввод диаметром 1/2-дюйма. | |
| Диапазон измерения | 0.1-10 мг/л фторида |
| Допустимая погрешность | в диапазоне 0.1 … 1.0 мг/л: ±0.1 мг/л |
| в диапазоне 1.0 … 10.0 мг/л: ±10% | |
| Воспроизводимость | в диапазоне 0.1 … 1.0 мг/л: ±0.07 мг/л |
| в диапазоне 1.0 … 10.0 мг/л: ±7% | |
| Предел обнаружения | 0.10 мг/л |
| Интервал измерения | 4.2 минуты |
| Калибровка | Двухточечная линейно-логарифмическая с использованием стандартных растворов 0.5 мг/л и 5.0 мг/л. |
| Аналоговый выход | одни 4-20 мA / 0?20 мA |
| Релейные выходы | Два НР/НЗ реле (не запитанные), с максимальной активной нагрузкой до 5A при 240 В. Могут программироваться как предельные (верхний и нижний пределы) или индикаторы системной ошибки. |
| Дополнительный интерфейс | Hach AquaTrend® Network (опция) |
| Корпус | Армированный ABS пластик, класс защиты IP62 (защита от пыли и капель воды) с уплотнителем по контуру двери. Предназначен для установки внутри помещений. |
| Диапазон температур хранения | -40 … 60°C (-40 … 140°F) |
| Рабочий диапазон температур | 5 … 40°C (41 … 104°F) |
| Влажность | 90% при 40°C (90% при 104°F) |
| Продувка воздухом | инструментальный сжатый воздух, 0.16 м3/ч |
