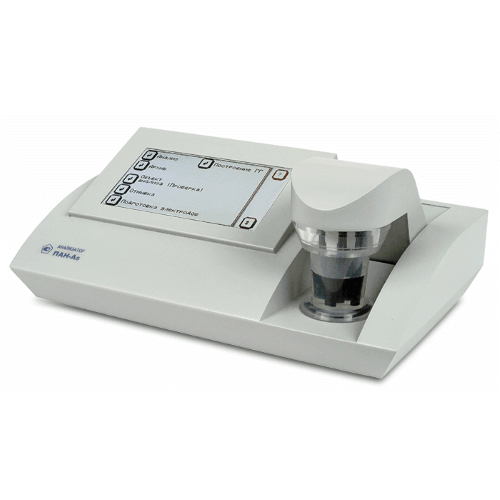

Назначение анализатора ПАН-As
- Анализатор мышьяка ПАН-As предназначен для измерения массовой концентрации мышьяка методом инверсионной вольтамперометрии. Имеет три измерительных канала, позволяющих получать одновременно три результата измерения. Определение мышьяка на анализаторе ведется в автоматическом режиме, без применения компьютера и с минимальным участием оператора. Автоматизация анализа исключает возможность ошибки оператора, снижает требования к его квалификации и повышает производительность.
- Принцип действия анализатора ПАН-As — измерение массовой концентрации ионов мышьяка (III) в растворе пробы методом инверсионной вольтамперометрии. Все формы мышьяка переводятся в форму мышьяк (III) на стадии подготовки пробы к измерениям. Длительность подготовки проб зависит от типа анализируемой пробы и варьируется от 2 ч. (вода, почвенные вытяжки) до (6-9) ч. для пищевой продукции. Способы подготовки проб к измерениям описаны в Руководстве по эксплуатации анализатора ПАН-As и в методиках измерений, входящих в комплектацию анализатора.
Объекты анализа
- Пищевая продукция (алкогольные и безалкогольные напитки, молоко и молочные продукты, жировые продукты, мясо, рыба, крупа, мука, сахар, овощи, фрукты и продукты их переработки)
- Вода (природная, питьевая, сточная, технологичная)
- Парфюмерия, косметика
- Почва, торф, ил, донные отложения
А также другие материалы, которые могут быть переведены в раствор путем соответствующей пробоподготовки.
Диапазон измерений
Диапазон измерений мышьяка в водах, почве, пищевой продукции позволяет проводить определение мышьяка на уровне концентраций значительно ниже допустимого уровня (предельно допустимой концентрации).
| Объекты испытаний | Диапазон определяемых содержаний по ГОСТ* | Диапазон определяемых содержаний по методикам |
|---|---|---|
|
Вода питьевая, сточная, природная
|
От 0,0020 до 0,50 мг/дм3 | От 0,0010 до 0,20 мг/дм3 |
|
Почва, грунты, донные отложения
|
От 0,10 до 40 мг/кг | |
|
Твердые отходы (водорастворимые формы)
|
От 0,10 до 40 мг/кг | |
|
Пищевая продукция, продовольственное сырье
|
В зависимости от вида продукции | От 0,0050 до 5,0 мг/кг |
|
Напитки алкогольные и безалкогольные
|
От 0,040 до 3,0 мг/дм3 | От 0,0050 до 5,0 мг/дм3 |
| Рыбные продукты | От 0,030 до 10,0 мг/кг | От 0,0050 до 5,0 мг/кг |
| Масложировая продукция | От 0,040 до 1,1 мг/кг | От 0,0050 до 5,0 мг/кг |
| Молоко и молочная продукция | От 0,0040 до 1,0 мг/кг | От 0,0050 до 5,0 мг/кг |
| Мясо и мясная продукция | От 0,0020 до 3,0 мг/кг | От 0,0050 до 5,0 мг/кг |
| Зерно | От 0,020 до 2,0 мг/кг | От 0,0050 до 5,0 мг/кг |
*ГОСТ 31628-2012, ГОСТ 31866-2012
Электроды для определения мышьяка
В качестве рабочих (индикаторных) электродов применяются углеродсодержащие электроды, рабочая поверхность которых покрыта золотом. Нанесение золота на поверхность углеродсодержащих электродов проводят в автоматическом режиме непосредственно в анализаторе ПАН-As. Одно нанесение золота на электрод позволяет провести анализ 200 проб. Специализированное устройство для обновления поверхности позволяет обновлять поверхность одного электрода не менее 25 раз. Таким образом, с помощью комплекта рабочих электродов можно проанализировать до 5000 проб. Модифицирующий раствор и устройство для обновления поверхности (резак) углеродсодержащих электродов входят в комплект поставки анализатора ПАН-As.
В качестве электрода сравнения и вспомогательного электрода применяются хлорсеребряные электроды.
Соответствие современным требованиям
- Анализатор ПАН-As включен в ГОСРЕЕСТР РФ №47442–11.
- Анализатор ПАН-As соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.
- Анализатор ПАН-As может быть использован при исполнении требований технических регламентов Таможенного союза в соответствии с ГОСТ 31628-2012 (ГОСТ Р 51962-2002).
- Результат анализа и его метрологические характеристики погрешности автоматически рассчитываются в соответствии с ГОСТ Р ИСО 5725 по двум (трем) результатам единичных измерений, получаемых одновременно.
- Программное обеспечение анализатора позволяет проводить его идентификацию в автоматическом режиме.
Методическое обеспечение анализатора ПАН-As включает ГОСТ 31628-2012, ГОСТ 31866-2012, аттестованные методики измерений МУ 31-05/04; МУ 31-11/05 и МУ 31-09/04, внесенные в Федеральный реестр методик измерений и ПНД Ф. Методики измерений сопровождаются приложениями с подробным описанием процедуры определения мышьяка на анализаторе ПАН-As. По сравнению с реализацией данных методик на вольтамперометрическом анализаторе типа ТА, их реализация на ПАН-As требует меньшего количества реактивов и меньших трудозатрат оператора.
По дополнительному согласованию в комплектацию анализатора ПАН-As может быть включены ГОСТ 31628-2012 и ГОСТ 31866-2012.
Экономичность применения анализатора ПАН-As
- При проведении измерений на анализаторе ПАН-As используется малый объем легкодоступных реактивов: 3 мл насыщенного раствора сульфита натрия, 0,03 мл 0,1 М раствора трилона Б и не более 30 мл бидистиллированной воды.
- Для анализа берется малое количество пробы: воды — не более 30 мл; пищевой продукции — не более 2 г; почвы — 2 г.
- Одновременно получают три результата измерения.
- Анализатор ПАН-As имеет низкое энергопотребление.
Удобство работы на анализаторе ПАН-As
- Управление работой анализатора ПАН-As осуществляется с помощью сенсорной панели, расположенной непосредственно на графическом дисплее анализатора и имеющей интуитивно понятный интерфейс.
- Расчет результатов анализа ведется по градуировочному графику и методом добавок. При этом возможно одновременное получение и просмотр результатов анализа по градуировочному графику и методом добавок.
- Для получения результата анализа по градуировочному графику оператор выполняет три операции: добавляет раствор подготовленной пробы в ячейку анализатора, вводит параметры пробы и нажимает кнопку «Пуск».
- Имеется возможность подключения прибора к компьютеру для архивации, просмотра, печати результатов анализа и зарегистрированных аналитических сигналов мышьяка.
- Установка электродов в анализатор проводится с помощью электродных колпачков, исключающих контакт оператора с рабочей поверхностью электрода.
- В комплект поставки анализатора ПАН-As входят два дозатора переменного объема, что упрощает процедуру анализа.
Преимущества применения анализатора ПАН-As
- Применение анализатора не требует обучения специалиста, так как анализ ведется в диалоговом режиме.
- Наличие в составе электрохимической ячейки анализатора трех рабочих электродов позволяет одновременно получать три единичных результата анализа пробы.
- Результат анализа (концентрация мышьяка в анализируемой пробе) и его характеристики погрешности автоматически рассчитываются по двум (или трем) единичным результатам, полученным одновременно, в соответствии с ГОСТ Р ИСО 5725 и высвечиваются на панели анализатора.
- Результаты анализа сохраняются в память анализатора.
- Возможно определение как валового содержания мышьяка, так и его валентных форм As(III) и As(V) в различных типах вод.
- Анализ проб различных объектов на анализаторе ПАН-As проводится в соответствии с руководством по эксплуатации анализатора и аттестованными методиками анализа.
Комплект поставки анализатора ПАН-As
В комплект поставки анализатора ПАН-As входит все необходимое для проведения измерений на анализаторе, включая методики анализа воды, почвы и пищевой продукции. По дополнительному согласованию анализатор ПАН-As может быть дополнительно укомплектован ГОСТ 31628-2012 и ГОСТ 31866-2012, а также реактивами, необходимыми для проведения измерений.
Метрологическое обеспечение анализатора ПАН-As
- Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
- Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
- Специалисты НПП «Томьаналит» проводят консультации по внутрилабораторному контролю и построению контрольных карт Шухарта для методик измерений на анализаторе ПАН-As.
Технические характеристики анализатора ПАН-As
- Управление работой анализатора осуществляют с помощью системного меню, отображаемого на дисплее анализатора с сенсорной панелью управления.
- Диапазон измерений массовой концентрации ионов мышьяка (III) в растворе электрохимической ячейки находится в пределах от 0,00050 до 0,050 мг/дм3 включительно.
- Пределы допускаемой относительной погрешности измерения массовой концентрации ионов мышьяка (III):
- с массовой концентрацией ионов мышьяка (III) от 0,00050 до 0,0010 мг/дм3 включительно составляют ±40 %;
- с массовой концентрацией ионов мышьяка (III) от 0,0010 до 0,050 мг/дм3 включительно составляют ±30 %.
Диапазоны измерений и пределы допускаемой относительной погрешности измерений концентрации мышьяка в различных объектах регламентируются в соответствующих аттестованных методиках измерений.
- Габаритные размеры анализатора: не более 255х155х115 мм.
- Масса анализатора: не более 2,0 кг.
- Питание анализатора осуществляется от промышленной сети переменного тока напряжением (220 ± 22) В частотой (50 ± 1) Гц по ГОСТ 13109.
- Потребляемая мощность анализатора: не более 20 В×А.
- Средний срок службы анализатора: не менее пяти лет.
- Для управления работой анализатора используется встроенное программное обеспечение, которое управляет измерительным трактом и выполняет вычислительные операции. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – «А».
Характеристики безопасности анализатора ПАН-As
- Анализатор соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
- Корпус анализатора изготовлен из коррозионностойкой стали.
- Электроды, которыми комплектуется анализатор, имеют индивидуальные защитные колпачки, исключающие контакт оператора с рабочей поверхностью электрода.
Комплект поставки анализатора ПАН-As
| № | Наименование | Количество, шт. |
|---|---|---|
| 1 | Анализатор ПАН-As | 1 |
| 2 | Электроды: углеродсодержащий с защитным колпачком; хлорсеребряный с защитным колпачком; корпус для хлорсеребряного электрода |
4 4 3 |
| 3 | Устройство для обновления поверхности электродов | 1 |
| 4 | Дозатор пипеточный (0,005-0,050) см3 | 1 |
| 5 | Дозатор пипеточный (0,10-1,0) см3 | 1 |
| 6 | Стакан градуированный объемом 25 см3 | 5 |
| 7 | Государственный стандартный образец состава водного раствора ионов мышьяка (III) | 5 см3 |
| 8 | Раствор для модифицирования поверхности углеродсодержащих электродов | 5 см3 |
| 9 | Сетевой шнур питания | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Методика поверки | 1 |
| 12 | Методика определения мышьяка в пищевой продукции | 1 |
| 13 | Методика определения мышьяка в водах | 1 |
| 14 | Методика определения мышьяка в почве | 1 |
По дополнительному согласованию анализатор ПАН-As может быть дополнительно укомплектован ГОСТ 31628-2012 и ГОСТ 31866-2012, а также реактивами, необходимыми для проведения измерений.
Для повышения удобства работы на анализаторе ПАН-As рекомендуем дополнительно приобрести
- Комплект для проведения периодической поверки анализатора.
- Комплект маркированной посуды и реактивов для определения мышьяка.
- Комплект маркированной посуды для проведения измерений методом инверсионной вольтамперометрии.
- Программируемая двухкамерная печь ПДП-Аналитика или ПДП-Lab — для избежания возможных потерь мышьяка и упрощения процедуры минерализации проб.
- Подставка под дозаторы — для удобного и эргономичного расположения дозаторов на рабочем месте рядом с анализатором.
