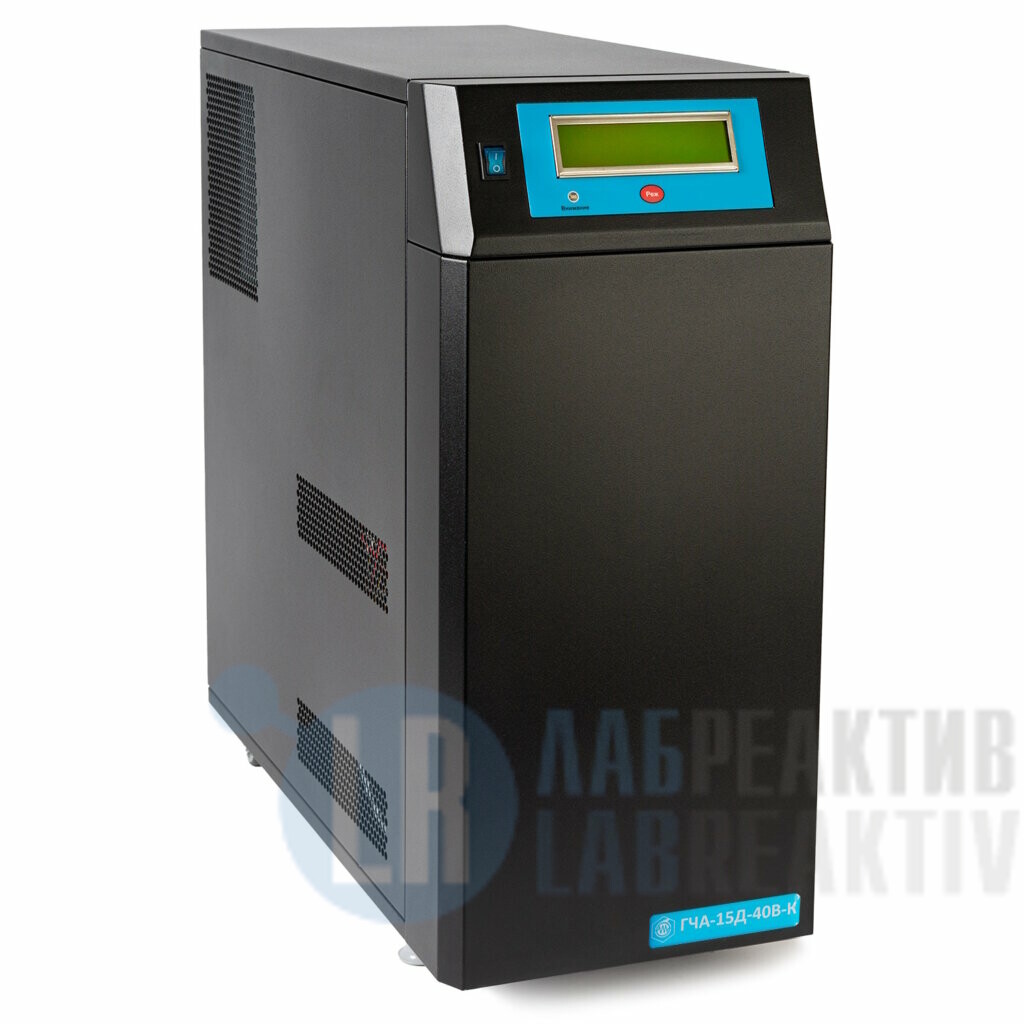

Генератор чистого азота и «нулевого» воздуха ГЧА-15Д-40В-К предназначен для получения в лабораторных условиях азота высшей чистоты и «нулевого» воздуха.
Азот может использоваться для питания аналитических приборов (газовых хроматографов, газоанализаторов). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором азот может использоваться в качестве газа-носителя, в том числе при применении детектора электронного захвата (ЭЗД).
Воздух может использоваться для питания пламенных хроматографических детекторов и пламенно-ионизационных детекторов углеводородов, для газовой экстракции, как газ-носитель.
Особенность генератора — встроенные системы каталитической очистки (реакторы) азота и воздуха, что позволяет снизить концентрацию углеводородов в выходных газах до значений ниже 0,1ppm.
Встроенный в прибор безмасляный компрессор обеспечивает полную автономность прибора, так как освобождает пользователя от подключения генератора к источнику сжатого воздуха (компрессор с ресивером или воздушная магистраль).
Устройство и принцип работы
Принцип работы аналогичен ГЧА-18Д-60В.
Отличие: в ГЧА-15Д-40В-К источником сжатого воздуха служат встроенный в прибор безмасляный компрессор с ресивером.
Техническое обслуживание
Основными операциями технического обслуживания являются: проверка герметичности выходных газовых коммуникаций, регенерация катализатора реактора линии азота, очистка сетчатого фильтра от грязи и пыли; замена воздушного фильтра тонкой очистки.
Проверка герметичности выходных газовых коммуникаций проводится путем обмыливания.
Регенерация катализатора реактора линии азота проводится при ухудшении очистки получаемого азота от метана и заключается в кратковременном (до 30 минут) выключении прибора.
| Марка получаемого азота по ГОСТ 9293-74 |
особой чистоты, I сорт |
Объемная доля азота, не менее, % об.
(включая примеси инертных газов — аргон, неон, гелий) |
99,999 |
| Объемная доля кислорода, не более, % об. (ppm) |
0,0005 (5 ppm) |
| Объемная доля водяных паров в азоте, не более, % об. (ppm) |
0,0007 (7 ppm) |
| Объемная доля суммы углеродсодержащих соединений в азоте в пересчете на метан, не более, % об. (ppm) |
0,00001 (0,1 ppm) |
| Максимальная производительность по азоту, не менее, л/час |
15 (250 мл/мин) |
| Номинальное выходное давление азота, атм. |
4 |
| Объемная доля водяных паров в вырабатываемом воздухе, не более, % об. (ppm) |
0,0007 (7 ppm) |
| Объемная доля суммы углеводородов в вырабатываемом воздухе в пересчете на метан, не более, % об. (ppm), (при концентрации метана в питающем воздухе не более 5 ppm)* |
0,00001 (0,1 ppm) |
| Максимальная производительность по воздуху, не менее, л/час |
40 (670 мл/мин) |
| Номинальное выходное давление воздуха, не менее, атм. |
3,5 |
| Время установления рабочего режима при односменной работе, не более, мин |
45 |
| Уровень шума, создаваемый компрессором, не более, дБ |
50 |
| Потребляемая мощность, не более, ВА |
300 |
| Габаритные размеры, (ширина x глубина x высота), не более, мм |
230х470х510 |
| Масса, не более, кг |
27 |
| Рабочие условия: |
| температура окружающего воздуха, °С |
от +10 до +35 |
| электрическое питание от однофазной сети переменного тока напряжением, В |
220 ± 10% |
| и частотой, Гц |
50 ± 1 |
| Средний полный срок службы, лет, не менее |
6 |
| Генератор по электробезопасности соответствует требованиям |
класса 1, тип Н по ГОСТ 12.2.025-76 |
Дополнительные технические характеристики
| Индикация на дисплее ориентировочных значений содержания кислорода в производимом азоте (в ppm) |
+ |
| Индикация на дисплее ориентировочных значений расхода азота и воздуха |
+ |
| Контроль возникновения аварийных ситуаций с прекращением подачи азота в линии потребителя: |
| При ухудшении качества азота (содержание кислорода выше 120 ppm) |
+ |
| При повышении расхода производимых азота и воздуха выше максимально допустимых значений |
+ |
| При уменьшении давления входного воздуха ниже 4,0 атм. |
+ |
