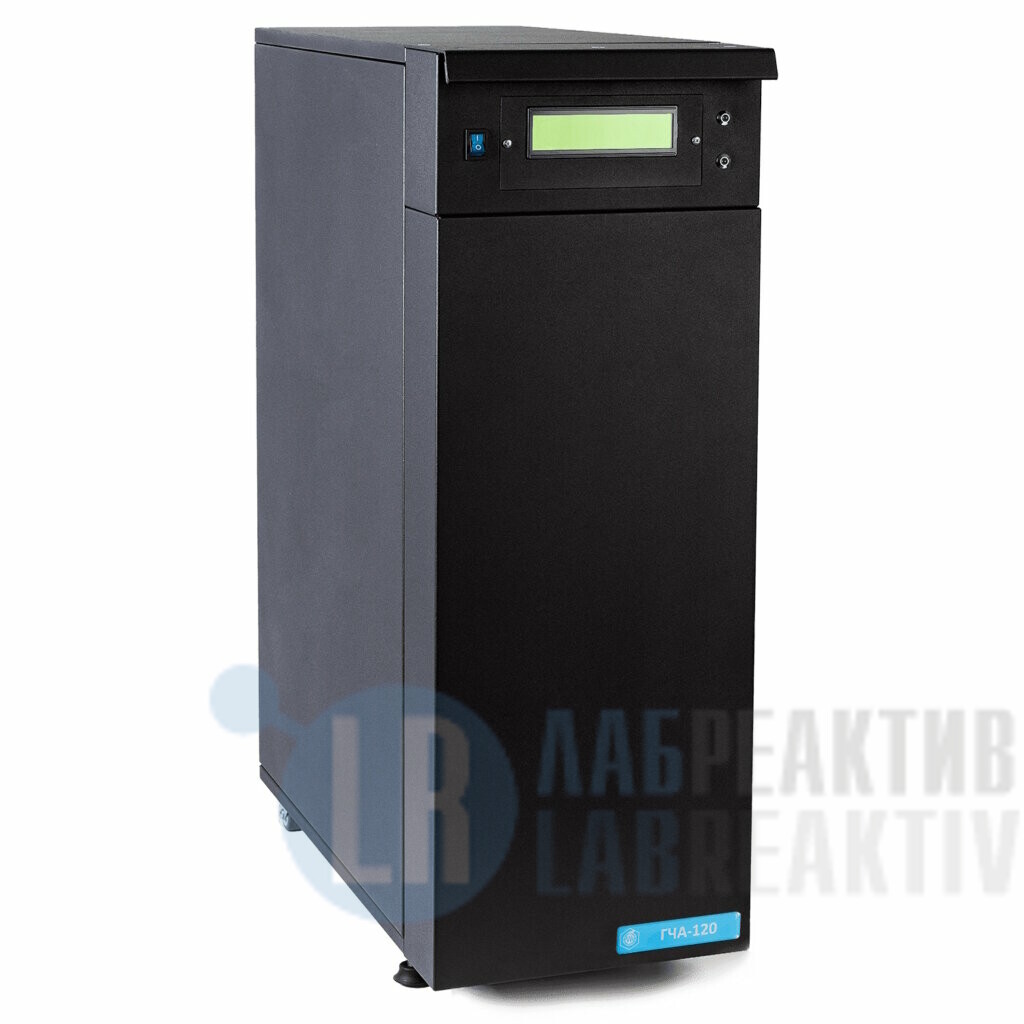

Генератор чистого азота (ГЧА-120) предназначен для получения в лабораторных условиях азота высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором азот может использоваться в качестве газа-носителя. Получаемый азот может использоваться для создания инертной атмосферы, заполнения низконапорных резервуаров и других применений, в которых требуется большой, по лабораторным меркам, расход азота.
Питание генератора осуществляется сжатым воздухом при давлении 6 атм. и расходе не менее 60 л/мин от компрессора или воздушной магистрали. Класс загрязненности сжатого воздуха по ГОСТ 17433-80 не выше 8-го.
Устройство и принцип работы
Принцип работы аналогичен ГЧА-18, но благодаря встроенному на выходе прибора регулируемому газовому дросселю, оператор может или задавать расход азота в линии потребителя, или работать при стабилизированном выходном давлении азота (полностью открыт газовый дроссель).
Техническое обслуживание
Основными операциями технического обслуживания являются слив конденсата из питающего прибор компрессора и входного фильтра, проверка герметичности входных и выходных газовых коммуникаций.
| Марка получаемого азота по ГОСТ 9293-74 |
Особой чистоты, I сорт |
| Объемная доля азота, не менее, % об (включая примеси инертных газов — аргон, неон, гелий) |
99,999 |
| Объемная доля кислорода, не более, % об. |
0,0005 (5 ppm) |
| Объемная доля водяных паров, не более, % об. |
0,0007 (7 ppm) |
| Объемная доля водорода, не более, % об. (ppm) |
0,0002 (2 ppm) |
| Объемная доля суммы углеродсодержащих соединений в пересчете на метан, не более, % об. (ppm)* (при содержании метана в питающем воздухе не более 4 ppm) |
0,0003 (3 ppm) |
| Максимальная производительность по азоту, не менее, л/час |
120 (2,0 л/мин) |
| Номинальное выходное давление азота (при открытом дросселе), атм. |
4 |
| Время установления рабочего режима при односменной работе, не более, мин** |
45 |
| Номинальное входное давление воздуха, атм. |
6 |
| Максимально допустимое входное давление воздуха, атм. |
8 |
| Минимальное входное давление воздуха, атм. |
5,5 |
| Потребление сжатого воздуха,при номинальном входном давлении и максимальном расходе, не более, л/час |
3600 (60 л/мин) |
| Потребляемая мощность, не более, ВА |
100 |
| Габаритные размеры, (ширина x глубина x высота), не более, мм |
230х580х680; |
| Масса, не более, кг |
32 |
| Рабочие условия: |
| температура окружающего воздуха, °С |
от +10 до +35 |
| Электрическое питание от однофазной сети |
| переменного тока напряжением, В |
220±10% |
| и частотой, Гц |
50±1 |
| Средний полный срок службы, лет, не менее |
6 |
| Генератор по электробезопасности соответствует требованиям |
класса 1, тип Н по ГОСТ 12.2.025-76. |
Дополнительные технические характеристики
| Индикация на дисплее ориентировочных значений содержания кислорода в производимом азоте (в ppm) |
+ |
| Индикация на дисплее ориентировочных значений расхода азота |
+ |
| Контроль возникновения аварийных ситуаций с прекращением подачи азота в линию потребителя: |
| При ухудшении качества азота (содержание кислорода выше 120 ppm) |
+ |
| При повышении расхода азота выше максимально допустимого значения |
+ |
| При уменьшении давления входного воздуха ниже 4,0 атм |
+ |
