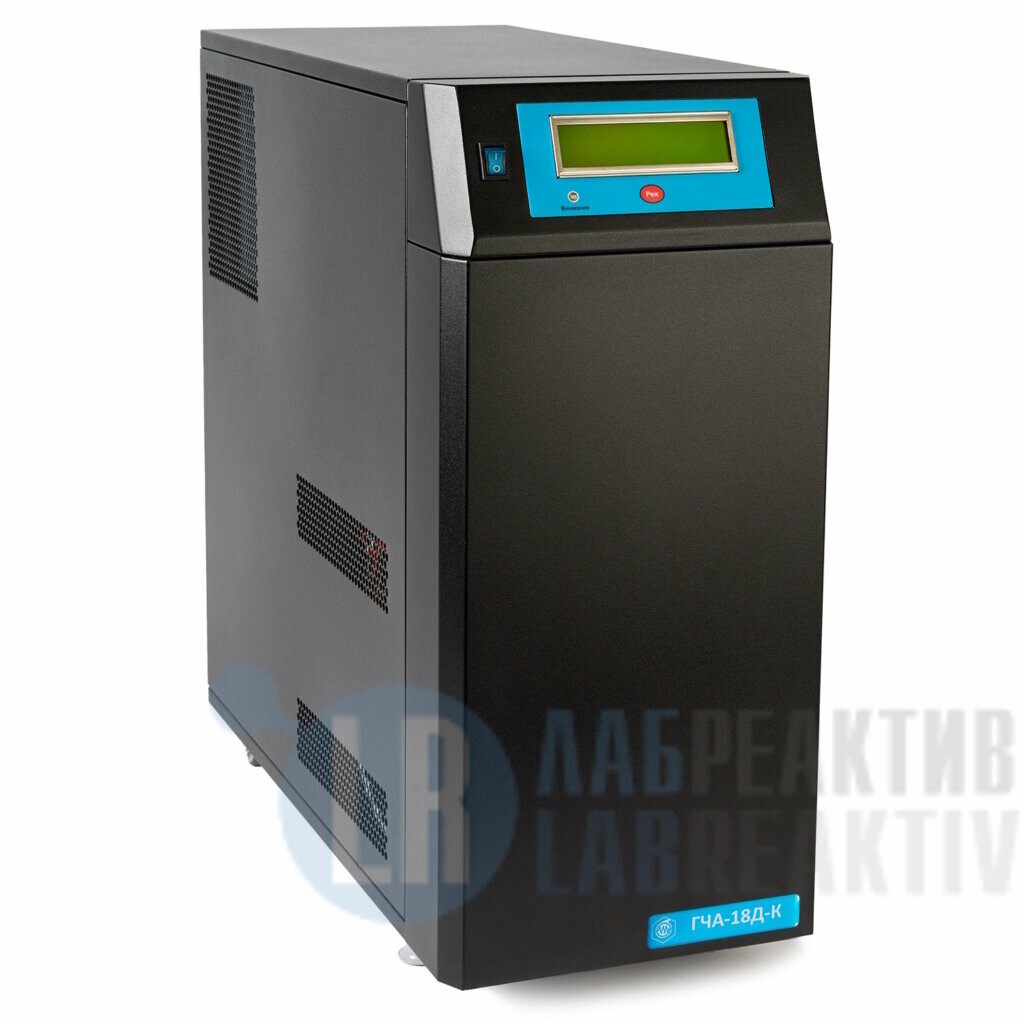

Генератор чистого азота предназначен для получения в лабораторных условиях азота высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором азот может использоваться в качестве газа-носителя, в том числе при применении детектора электронного захвата (ЭЗД).
Особенностью генератора является встроенная система каталитической очистки, что позволяет снизить концентрацию углеводородов в выходном азоте до значений ниже 0,1 ppm.
Встроенный в прибор безмасляный компрессор обеспечивает полную автономность прибора, так как освобождает пользователя от подключения генератора к источнику сжатого воздуха (компрессор с ресивером или воздушная магистраль).
Устройство и принцип работы
Принцип работы генератора аналогичен ГЧА-18Д.
Отличие: в ГЧА-18Д-К источником сжатого воздуха служат встроенный в прибор безмасляный компрессор с ресивером.
Техническое обслуживание
Основными операциями технического обслуживания являются: проверка герметичности выходных газовых коммуникаций, регенерация катализатора, очистка сетчатого фильтра от грязи и пыли; замена воздушного фильтра тонкой очистки.
Проверка герметичности выходных газовых коммуникаций проводится путем обмыливания.
Регенерация катализатора проводится при ухудшении очистки получаемого азота от метана и заключается в кратковременном (до 30 минут) выключении прибора.
| Марка получаемого азота по ГОСТ 9293-74 |
особой чистоты, I сорт |
Объемная доля азота, не менее, % об.
(включая примеси инертных газов: аргон, неон, гелий) |
99,999 |
| Объемная доля кислорода, не более, % об. (ppm) |
0,0005 (5 ppm) |
| Объемная доля водяных паров, не более, % об. (ppm) |
0,0007 (7 ppm) |
| Объемная доля водорода, не более, % об. (ppm) |
0,0002 (2 ppm) |
Объемная доля суммы углеродсодержащих соединений в пересчете на метан, не более, % об. (ppm)
(при концентрации метана в питающем воздухе не более 5 ppm)* |
0,00001 (0,1 ppm) |
| Максимальная производительность по азоту, не менее, л/час |
21 (350мл/мин) |
| Номинальное выходное давление азота, атм. |
4 |
| Время установления рабочего режима при односменной работе, не более, мин * |
45 |
| Уровень шума, создаваемый компрессором, не более, дБ |
45 |
| Потребляемая мощность, не более, ВА |
300 |
| Габаритные размеры, (ширина x глубина x высота), не более, мм |
230х470х510 |
| Масса, не более, кг |
25 |
| Рабочие условия: |
| Температура окружающего воздуха, °С |
от +10 до +35 |
| Электрическое питание от однофазной сети переменного тока напряжением, В |
220 ± 10% |
| и частотой, Гц |
50 ± 1 |
| Средний полный срок службы, лет, не менее |
6 |
| Генератор по электробезопасности соответствует требованиям |
класса 1, тип Н по ГОСТ 12.2.025-76 |
Дополнительные технические характеристики
| Индикация на дисплее ориентировочных значений содержания кислорода в производимом азоте (в ppm) |
+ |
| Индикация на дисплее ориентировочных значений расхода азота |
+ |
| Контроль возникновения аварийных ситуаций с прекращением подачи азота в линию потребителя: |
| При ухудшении качества азота (содержание кислорода выше 120 ppm) |
+ |
| При повышении расхода производимого азота выше максимально допустимого значения |
+ |
| При уменьшении давления воздуха, создаваемого встроенным компрессором, ниже 4,0 атм. |
+ |
