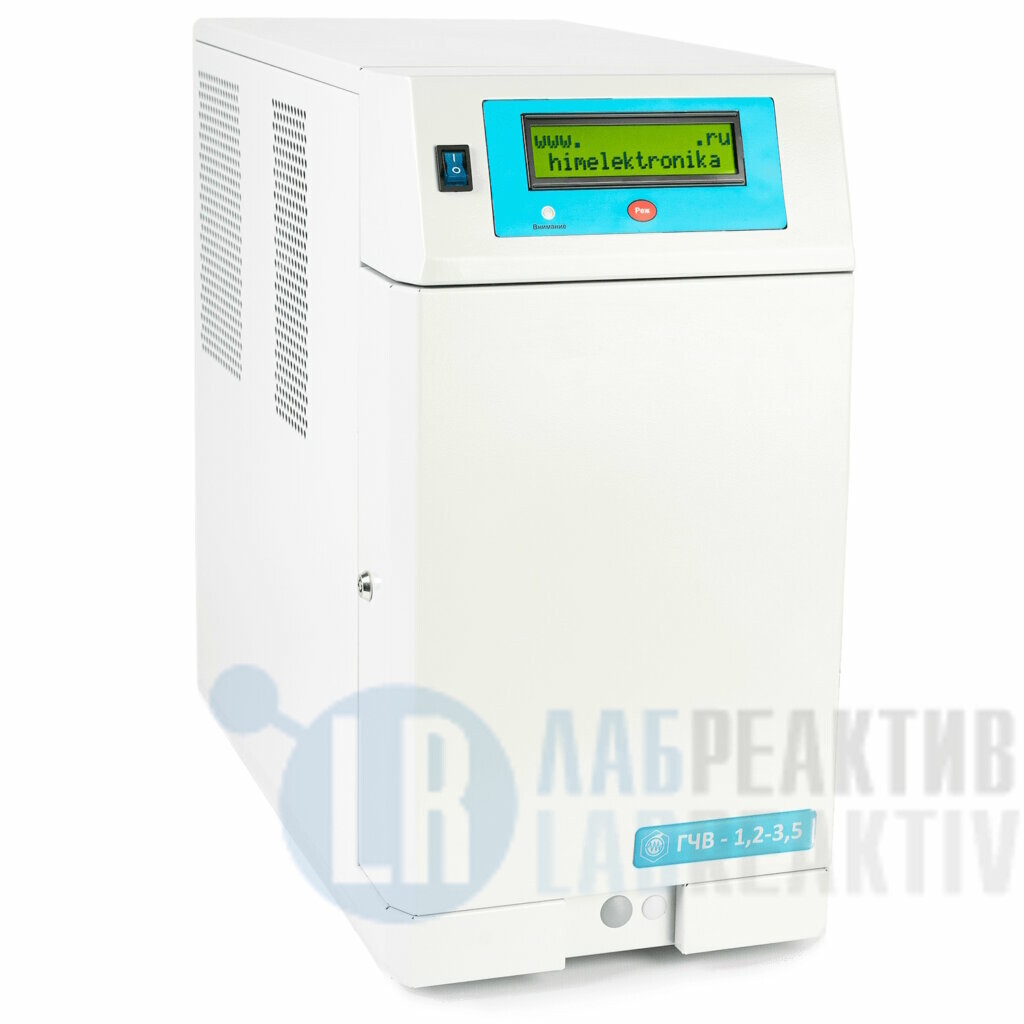

Генератор предназначен для питания чистым воздухом пламенно-ионизационных детекторов хроматографов и газоанализаторов.
Благодаря встроенной системе каталитической очистки воздуха от углеводородов, генератор позволяет значительно повысить точность и чувствительность хроматографических анализов. Система саморегенерации встроенного фильтра осушки воздуха освобождает пользователя от регламентных работ.
Устройство и принцип работы
Пневматическая часть генератора состоит из последовательно соединённых воздушного компрессора, фильтра осушки воздуха, ресивера, реактора, регулятора давления.
Электронная часть генератора состоит из блока питания, платы управления, платы индикации с дисплеем, датчиков давления, объединенных между собой микроконтроллером.
Датчик давления, подключённый к ресиверу, определяет моменты включения-выключения компрессора для создания требуемого избыточного давления в ресивере. При увеличении потребления воздуха сверх номинальной производительности генератора (частичная разгерметизация до 10%) загорается индикатор «ВНИМАНИЕ» и одновременно раздаются короткие звуковые сигналы.
Осушка воздуха осуществляется фильтром, который автоматически регенерируется в процессе работы прибора.
В реакторе происходит каталитическая очистка воздуха.
Регулятор давления обеспечивает стабилизацию выходного давления, величина которого измеряется электронным датчиком и индицируется на дисплее. При нарушении стабильности выходного давления (увеличение потребления воздуха сверх номинальной производительности более чем на 10%) загорается индикатор «ВНИМАНИЕ», раздаются длительные звуковые сигналы, и работа компрессора прекращается. Данная ситуация возникает при разгерметизации системы: генератор — линии соединения — газовый хроматограф.
