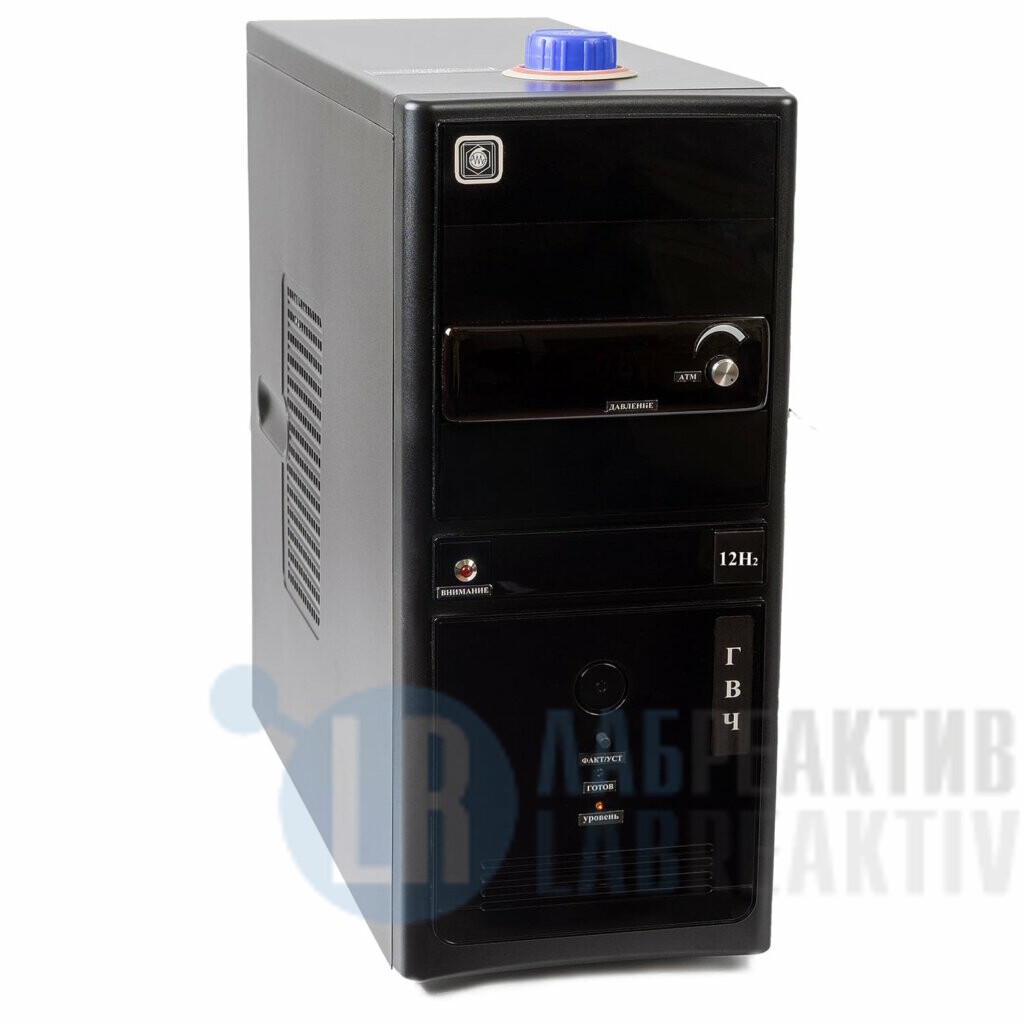

Генератор предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т. д.). Благодаря высокому развиваемому давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя в хроматографических исследованиях. Использование реактора позволяет в десятки раз, по сравнению с ГВЧ-6 и ГВЧ-6К, понизить содержание кислорода в вырабатываемом водороде.
Устройство и принцип работы
Водород в генераторе получается электролизом деионизованной воды в электролизере, выполненном на твёрдом электролите – ионообменной полимерной мембране.
Вода поступает в электролизёр (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.
В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозоправкой «на ходу».
Затем водород проходит через реактор, в котором из него удаляется примесь кислорода. Окончательная очистка и осушка водорода происходит в фильтрах тонкой очистки.
На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя.
Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 атм. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.
Техническое обслуживание включает в себя:
- промывку питающего бака;
- замену деионизационного фильтра;
- регенерацию фильтров тонкой очистки;
- отдувку фильтров и газовых линий.
