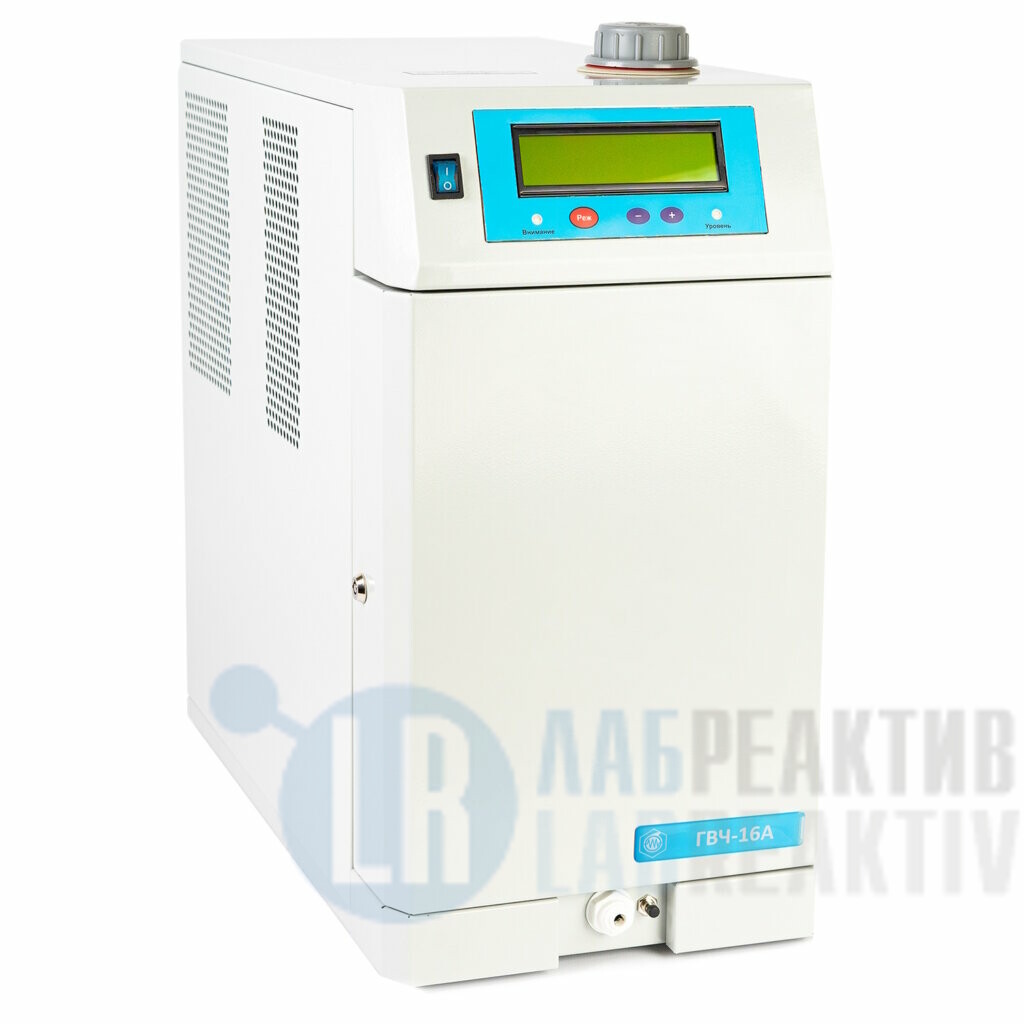

Генератор предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т. п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.
Устройство и принцип работы
Устройство и принцип работы ГВЧ-16А полностью совпадают с ГВЧ-12А.
Техническое обслуживание
Техническое обслуживание полностью совпадает с ГВЧ-12А.
| Чистота водорода в пересчете на сухой газ, % об | 99,9999 |
|---|---|
| Концентрация водяных паров при 20°С и 1 атм., не более, ppm | 5 |
| Суммарная производительность по водороду, приведенная к нормальным условиям, не менее, л/ч | 16 |
| Диапазон задаваемого выходного давления водорода, атм. | от 3,0 до 6,1 |
| Стабильность выходного давления водорода, не хуже, атм. | ±0,02 |
| Время установления рабочего режима, при заглушенном выходе не более, мин | 30 |
| Объем заливаемой дистиллированной воды, л | 1,0 |
| Расход дистиллированной воды, не более, л/час | 0,03 |
| Потребление воды, г/л водорода | 1,6 |
| Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе), лет, не менее | 1 |
| Средняя потребляемая мощность: | |
| в стационарном режиме, не более, ВА | 220 |
| максимальная (при запуске), не более, ВА | 250 |
| Габаритные размеры генератора, (ширина x глубина x высота), не более, мм | 230х470х450 |
| Масса генератора. не более, кг | 17 |
| Рабочие условия: | |
| температура окружающего воздуха, °С | от +10 до +35 |
| питание от однофазной сети переменного тока напряжением, В | 220 (+10 –15)% |
| и частотой, Гц | 50 +1 |
| Генератор по электробезопасности соответствует требованиям | класса 1, тип Н по ГОСТ 12.2.025-76 |
Дополнительные технические характеристики
| Контроль качества воды, заливаемой в питающий бак | + |
| Встроенная система водоподготовки (контроль и автоматическая очистка воды, питающей электролизный модуль) | + |
| Встроенная система автоматической регенерации фильтров тонкой очистки водорода | + |
| Контроль влажности производимого водорода | + |
| Контроль разгерметизации | + |
| Возможность включения режима «СДУВКА» | + |
| Отображение информации о работе, отдельных параметрах, неисправностях на дисплее | + |
