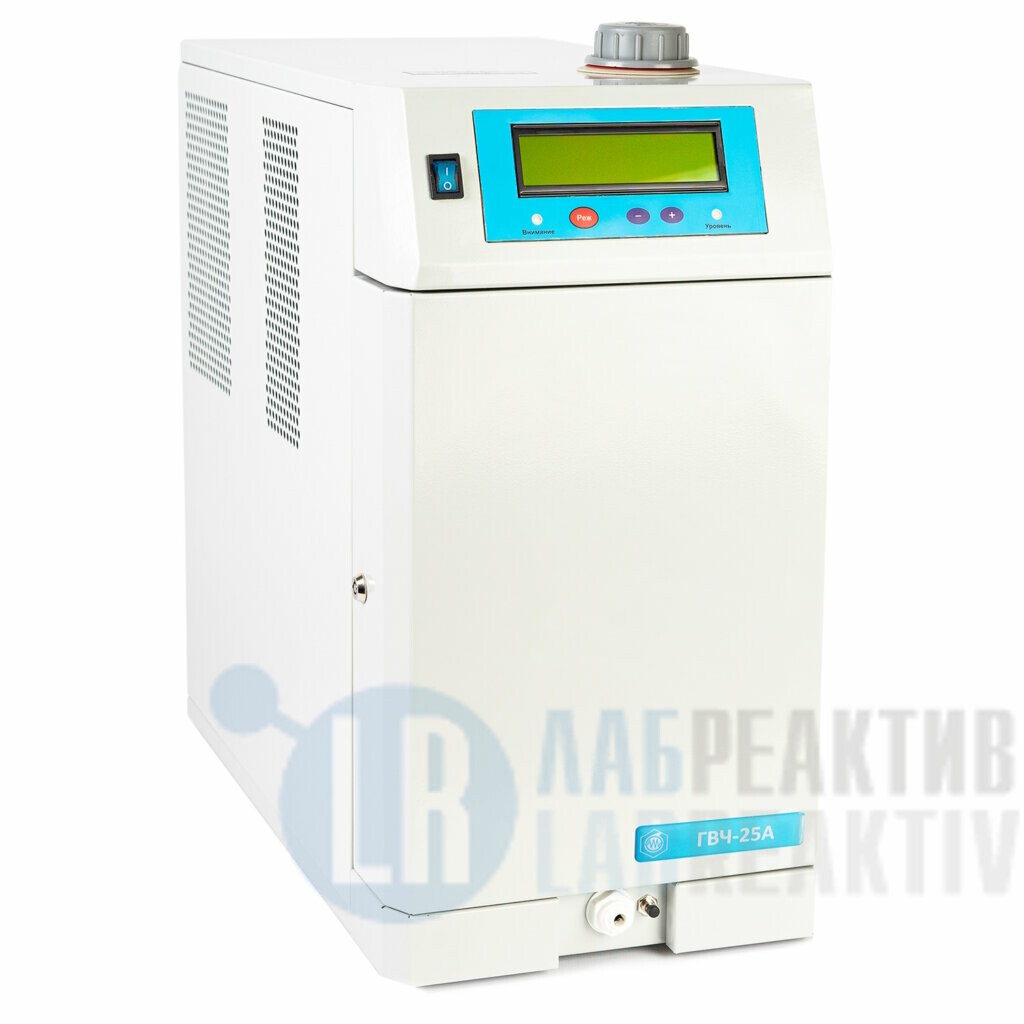

Генератор предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т. п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.
Устройство и принцип работы
Устройство и принцип работы ГВЧ-25А полностью совпадают с ГВЧ-12А.
Техническое обслуживание генератора включает в себя:
- проверку герметичности генератора (при необходимости);
- промывку питающего бака (1 раз в 2 месяца);
- замену картриджа деионизационного фильтра (при появлении надписи «Сменить картридж» на дисплее);
- замену насоса (при появлении надписи на дисплее «Отказ насоса»).
| Чистота водорода в пересчете на сухой газ, % об |
99,9995 |
| Концентрация водяных паров при 20°С и 3 атм., не более, ppm |
7 |
| Суммарная производительность по водороду, приведенная к нормальным условиям, л/ч |
25 |
| Диапазон задаваемого выходного давления водорода, атм. |
от 3,0 до 6,1 |
| Стабильность выходного давления водорода, не хуже, атм. |
±0,02 |
| Время установления рабочего режима, при заглушенном выходе не более, мин |
30 |
| Объем заливаемой дистиллированной воды, л |
1,0 |
| Расход дистиллированной воды, не более, л/час |
0,04 |
| Потребление воды, г/л водорода |
1,6 |
| Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе), не менее |
0,5 года |
| Средний ресурс насоса (при односменной работе), не менее |
0,5 года |
| Потребляемая мощность: |
| в стационарном режиме, не более, ВА |
250 |
| максимальная (при запуске), не более, ВА |
280 |
| Габаритные размеры генератора, (ширина x глубина x высота), не более, мм |
230х470х450 |
| Масса генератора. не более, кг |
18 |
| Рабочие условия: |
| температура окружающего воздуха, °С |
от +10 до +35 |
| питание от однофазной сети переменного тока напряжением, В |
220 (+10 –15)% |
| и частотой, Гц |
50 +1 |
| Генератор по электробезопасности соответствует требованиям |
класса 1, тип Н по ГОСТ 12.2.025-76 |
Дополнительные технические характеристики
| Контроль качества воды, заливаемой в питающий бак |
+ |
| Встроенная система водоподготовки (контроль и автоматическая очистка воды, питающей электролизный модуль) |
+ |
| Встроенная система автоматической регенерации фильтров тонкой очистки водорода |
+ |
| Контроль влажности производимого водорода |
+ |
| Контроль разгерметизации |
+ |
| Возможность включения режима «СДУВКА» |
+ |
| Отображение информации о работе, отдельных параметрах, неисправностях на дисплее |
+ |
