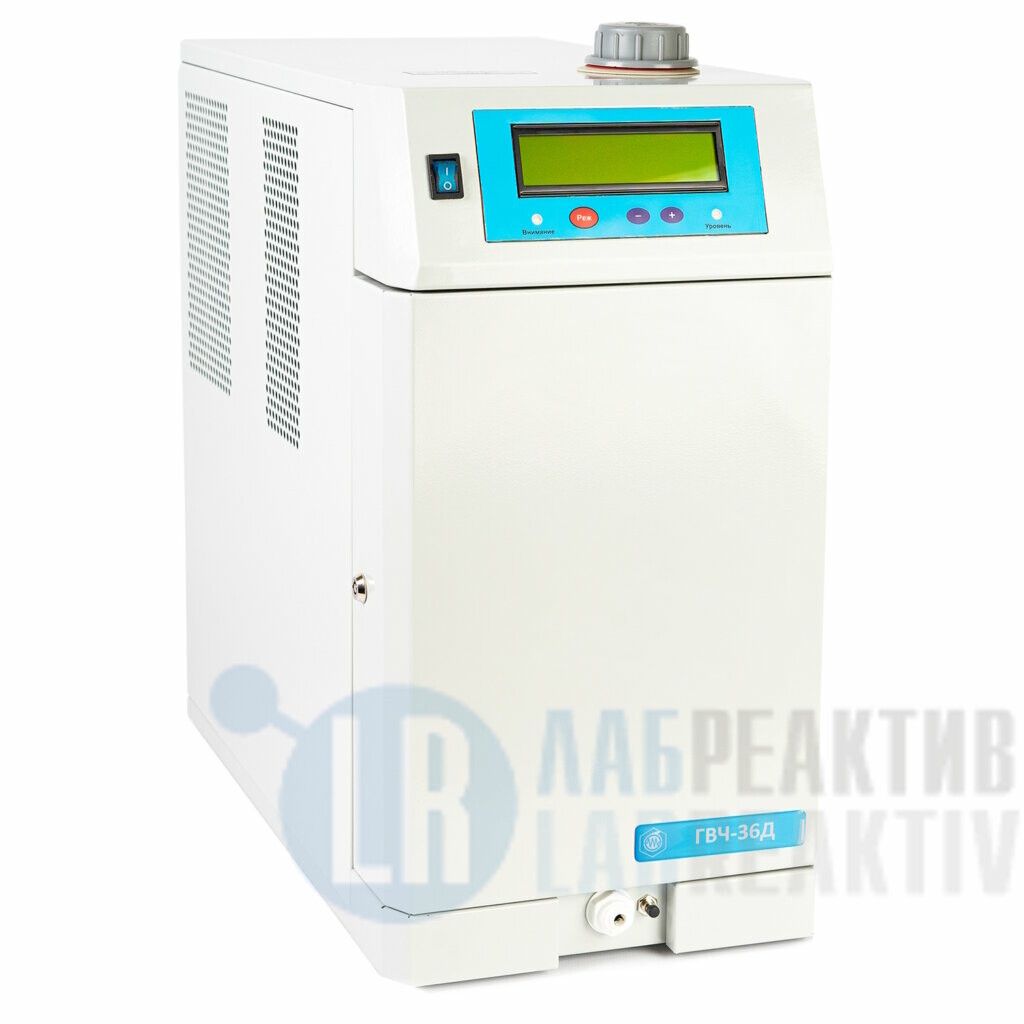

Генератор предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т. п.).
Устройство и принцип работы
Устройство и принцип работы ГВЧ-36Д аналогичны генератору ГВЧ-25Д.
Техническое обслуживание генератора включает в себя:
- регенерацию фильтров тонкой очистки (при срабатывании датчика влажности);
- отдувку датчика влажности (после регенерации фильтров тонкой очистки);
- проверку герметичности генератора (после регенерации фильтров тонкой очистки или, если возникнут сомнения в герметичности прибора);
- промывку питающего бака (1 раз в 2 месяца);
- замену картриджа деионизационного фильтра (при появлении надписи «Сменить картридж» на дисплее);
- замену насоса (при появлении надписи «Отказ насоса» на дисплее).
| Чистота водорода в пересчете на сухой газ, % об |
99,998 |
| Концентрация водяных паров при 20°С и 1 атм., не более, ppm |
10 |
| В режиме стабилизации выходного давления |
| Диапазон задаваемого выходного давления водорода, атм. |
от 1,5 до 6,1 атм. |
| Стабильность выходного давления водорода, не хуже, атм. |
±0,02 |
| Максимальная производительность по водороду, приведенная к нормальным условиям, л/ч |
36 |
| Время установления рабочего режима, при заглушенном выходе, не более, мин |
20 |
| В режиме стабилизации производительности: |
| Диапазон задаваемой производительности водорода, л/ч |
От 0 до 36 |
| Максимально развиваемое давление в режиме производительности, атм. |
5,0 |
| Объем заливаемой дистиллированной воды, л |
1,0 |
| Расход дистиллированной воды, не более, л/час |
0,06 |
| Потребление воды, г/л водорода |
2,4 |
| Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе) не менее |
0,5 года |
| Средняяпотребляемая мощность: |
| в стационарном режиме, не более, ВА |
250 |
| максимальная (при запуске), не более, ВА |
300 |
| Габаритные размеры генератора, (ширина x глубина x высота), не более, мм |
230х470х450 |
| Масса генератора. не более, кг |
18 |
| Рабочие условия: |
| температура окружающего воздуха, °С |
от +10 до +35 |
| питание от однофазной сети переменного тока напряжением, В |
220 (+10 –15)% |
| и частотой, Гц |
50 +1 |
| Генератор по электробезопасности соответствует требованиям |
класса 1, тип Н по ГОСТ 12.2.025-76 |
Дополнительные технические характеристики
| Контроль качества воды, заливаемой в питающий бак |
+ |
| Встроенная система водоподготовки (контроль и автоматическая очистка воды, питающей электролизный модуль) |
+ |
| Возможность работы в одном из двух выбранных режимах: режиме стабилизации выходного давления или режиме стабилизации производительности |
+ |
| Контроль влажности производимого водорода |
+ |
| Контроль разгерметизации |
+ |
| Возможность включения режима «СДУВКА» |
+ |
| Отображение информации о работе, отдельных параметрах, неисправностях на дисплее |
+ |
