Блочно-модульный принцип системы позволяет создавать оптимальную конфигурацию прибора в зависимости от решаемых задач в аналитической или научной лаборатории – от исследовательских до рутинных. В хроматографе Скороход, включая детекторы (спектрофотометрический, диодно-матричный, рефрактометрический), не используются компоненты, узлы или детали из США, ЕС или Японии. Все модули прибора управляются от отечественного ПО Мультихром (соответствие 21 CFR part 11, GxP) и подключаются в него бесшовно без использования АЦП или дополнительных устройств. Такой подход позволяет обеспечить быстрые сроки поставки и производства продукции, исключает санкционную зависимость от третьих стран и позволяет Пользователям прибора получать сервисную и методическую поддержку непосредственно у Производителя или его представителей на территории РФ из первых рук и быть уверенными в завтрашнем дне. В вашем распоряжении на складе в Подмосковье всегда большой запас расходных материалов, деталей, электронных плат, что бы ни происходило на мировой арене.
Жидкостный хроматограф Скороход предлагает своим Пользователям решения уникальные не только для российского, но и для мирового рынка.
- Максимально компактный дизайн всей системы благодаря продуманной компоновке узлов внутри модулей и оригинальным конструкторским решениям (совмещение инжекционного порта с дозирующим краном высокого давления автодозатора, интегрированный в насос термостат колонок) позволяют легко сравнить башню с одним детектором по габаритным размерам с моноблочными исполнениями ВЭЖХ западных торговых марок (Prominence-i Plus/Nexera-i Plus от Shimadzu; Alliance от Waters). Причем, по ширине «Скороход» выигрывает ̴ от 30 до 50 % у компактных западных исполнений. Несмотря на это, все преимущества и идеология модульного ВЭЖХ сохранены и воплощены в линейке жидкостных хроматографов Скороход.
- Абсолютно уникальным модулем системы является вакуумный мембранный дегазатор на 1, 3 или 5 каналов. В отличие от всех других производителей ВЭЖХ-систем, которые используют для своих ВЭЖХ американские камеры дегазации Systec или японские камеры Flom (имеющие в своем составе или полностью выполненные из ПЭЭК) Скороход удивляет собственными камерами дегазации из нержавеющей стали с полупроницаемыми дегазационными капиллярами, выполненными из фторопласта и вакуумным мембранным насосом собственного производства. Использование в составе дегазатора ПТФЭ и других фторированных полимеров делает дегазатор (как и всю систему) стойким ко ВСЕМ органическим растворителям, включая простые эфиры (ТГФ, МТБЭ), ДМФА, ДМСО, ГФИП. Таким образом, вкупе с вместительным термостатом колонок 4 х 300 мм, рефрактометрическим детектором и модулем для обработки данных ГПХ в составе ПО Мультихром «Скороход» является мощнейшим инструментом для получения молекулярно-массовых характеристик полимеров.
- Единственный доступный на российском рынке автодозатор прямого дозирования пробы «с разделенной петлей» (split-loop type), как у большой четверки производителей (Agilent, Thermo, Waters, Shimadzu). Все крупнейшие мировые производители ВЭЖХ-систем используют именно эту конструкцию, обладающую рядом преимуществ по сравнению с более простой в исполнении, но морально устаревшей и имеющей ряд существенных недостатков для пользователя конструкцией аспирационного типа (pulled-loop type или PASA), которую применяют китайские производители и европейские OEM-поставщики.
Преимущества автодозаторов прямого дозирования пробы из иглы:
— отсутствие необходимости подбора растворителя для промывки иглы снаружи каждый раз в зависимости от методики приводит к существенной экономии времени разработчиков методик и операторов ВЭЖХ при переносе методик с других хроматографов;
— отсутствие необходимости заполнения длинной буферной трубки автодозаторов типа «pulled-loop» дополнительным объемом пробы, которые достигают от 0,5 до 4-х аналитических объемов пробы в среднем. Дозируется только ваш аналитически объем, проба зря не расходуется;
— низкий уровень перекрёстного загрязнения пробы (0.002 %) благодаря отсутствию «лишних» элементов в конструкции и постоянной промывке иглы внутри (подвижной фазой) и снаружи (промывочной жидкостью);
— лучшая точность и воспроизводимость дозирования пробы.
- Детекторы с двойным температурным контролем оптической схемы и измерительной ячейки (СФД, ДМД, РФД) в стандартном исполнении.
- Гарантия высокой чувствительности и низкого дрейфа, а в случае РФД — стабильности базовой линии и быстрого выхода на режим.
- Большие сенсорные экраны на каждом модуле с читаемыми издалека установленными и текущими параметрами позволяют следить за надлежащей работой системы из любой точки лабораторной комнаты. В случае необходимости или для своего удобства оператор может воспользоваться дублирующим управлением даже в перчатках.
- Для обвязки Скорохода используются тонкостенные гибкие стальные капилляры «SKOROHOD flex».
- Развитая система безопасности для оператора и поддержания надлежащего функционирования ВЭЖХ.
— датчик отсутствующей виалы, гарантирующий, что дозатор никогда не заколет воздух
— датчики течи во всех модулях системы;
— датчик открытия двери (с блокировкой движения манипулятора с иглой) в
автодозаторе гарантирует отсутствие травм оператора вследствие прокола
иглой;
— датчик распознавания типа планшета и его наличия предохраняет иглу от
повреждений и блокирует возможность неправильной установки планшета;
— система защиты иглы от излома в автодозаторе в случае сбоя центровки
иглы;
— защита от выхода за пределы нижней и верхней границы давления системы
в насосе;
— защита от перегрева отделения с источниками излучения фотометрических
детекторов.
- Замена расходных материалов силами пользователя согласно инструкции по эксплуатации без использования специальных инструментов или сервисного ПО. Доступ к обслуживаемым узлам автодозатора сразу с двух панелей: передней и боковой, делают обслуживание модуля простым и комфортным для пользователя.
- Доступны готовые наборы расходных материалов для ежегодного ТО.
- Помимо стандартного лотка для бутылей доступен лоток с системой для подачи инертного газа и специальными крышками для бутылей для поддержания избыточного давления.
— возможность работы с реагентами, чувствительными к кислороду;
— отсутствие вредных паров растворителей;
— гарантия отсутствия пыли в элюенте.
- Работа во всем диапазоне pH (1-14).
- Возможность бесшовного сопряжения ВЭЖХ Скороход и ПО Мультихром с детекторами западных производителей, имеющимися в вашем распоряжении: Agilent, Shimadzu, Sedere и др. с полнофункциональным управлением.
- Стандартные 2 года гарантии от Производителя.
Сферы применения
Хроматографы Скороход подходят для научных изысканий, а также применяются в различных областях химического анализа: нефти и нефтепродуктов, объектов окружающей среды, пищевых продуктов и напитков, упаковки, кормов, комбикормов и их составляющих, в фарминдустрии и ветеринарии, полимерной химии.
Лоток для реактивов
- установка до 6 бутылей объемом 1 л;
- возможна конфигурация лотка с системой для подачи инертного газа и
специальными крышками для бутылей для поддержания избыточного
давления (например, при проведении постколоночной дериватизации).

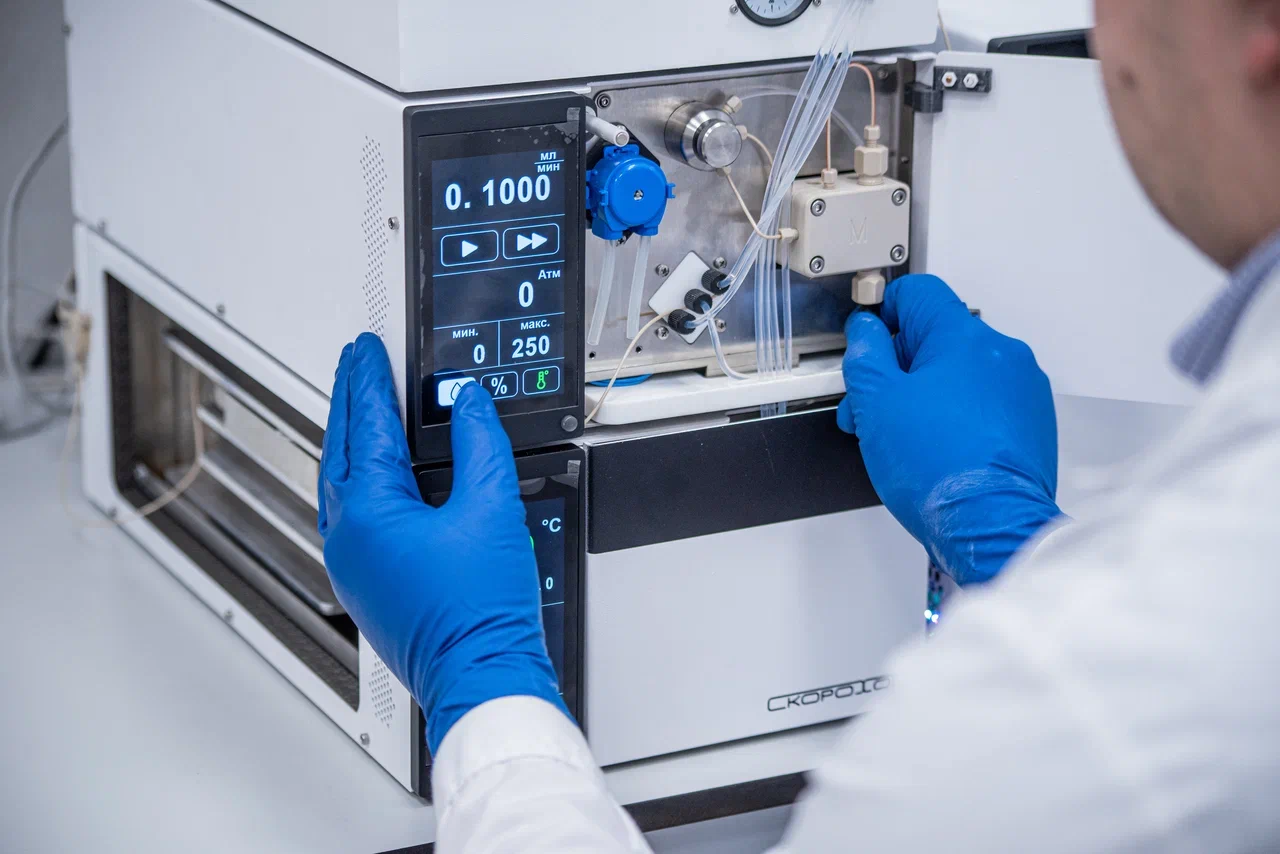

Насосы серии НЖХ-1000
Типы элюирования: изократическое, четырехкомпонентный градиент со смешением на стороне низкого давления, бинарный градиент на стороне
высокого давления. Во всех насосах серии НЖХ-1000 используется двойной входной обратный клапан, благодаря чему, возможность «залипания» клапанов практически исключена. Кроме того, короткий ход плунжеров насоса обеспечивает лучшее смешение и чрезвычайно низкие пульсации.
Характеристики:
— Максимальное рабочее давление: 65 МПа в исполнении из SS или 35 МПа в инертном исполнении (для аналитических систем);
— Двухплунжерный последовательный механизм;
— Диапазон задаваемой скорости потока:
- Микроголовка: 0,001 – 4 мл/мин
- Аналитическая головка: 0,001 – 10 мл/мин
- Препаративная головка: 0,001 – 40 мл/мин (30 МПа);
— Повторяемость потока подвижной фазы (ОСКО): 0,06 %;
— Точность потока подвижной фазы: 0,15 %;
— Пульсации давления: ≤ 1 %;
— Встроенная система промывки плунжерного пространства;
— Встроенный 5-тидюймовый сенсорный экран с отображением текущих и
заданных параметров и возможностью дублирующего управления;
— Интерфейс: Ethernet 10/100.
Интегрированный в насос термостат колонок
Характеристики:
- Максимальная вместимость: 4 колонки длиной до 300 мм
- Диапазон контролируемых температур: (от комнатной -10 до +99 ℃)
- Точность поддержания температуры: ±0.5 ℃
- Стабильность поддержания температуры: ±0.1 ℃
Дегазаторы серии ДМВ-1000
Характеристики:
- Безгелиевый вакуумный дегазатор мембранного типа
- Количество камер дегазации: 1, 3 или 5 шт.
- Стойкость ко всем орг. растворителям, включая ТГФ, МТБЭ, ДМФА, ДМСО,
ГФИП
Автоматические дозаторы образцов серии АДХ-1000
Автодозатор прямого дозирования пробы из иглы («split-loop») со встроенным в дозирующий кран инжекционным портом позволяет избавиться от трансферной линии между этими узлами и более не волноваться о возможном перекрёстном загрязнении проб, которое накапливается во всевозможных «избыточных» узлах автодозаторов (буферной трубке, трансферной линии и т.д.) с более архаичным и менее эффективным устройством.
Характеристики:
- Тип: прямое дозирование пробы из иглы («split-loop»)
- Максимальное рабочее давление: 65 МПа в исполнении из SS или 35 МПа в
инертном исполнении - Функция пробоподготовки: разбавление для автоматического построения калибровки, добавление дериватизующего агента, совместная инжекция
- Диапазон объема вводимой пробы: 0,1 – 100 мкл
- Стандартный планшет для виал объемом 2 мл: 153 шт.
- Опция: возможность работы с микротитрационными и глубоколуночными
планшетами (3 х 96 шт). - Диапазон поддерживаемой температуры образцов: от +5 до +55℃ (в версии с охлаждением проб).
- Продуманная система отвода конденсата гарантирует отсутствие капель на поверхности держателя виал и самих виалах.
- Уровень перекрестного загрязнения пробы: не более 0,002 %
- Промывка иглы внутри и снаружи (промывочная жидкость дегазируется)
- Время одного цикла инжекции (с промывками): 50 с
- Опция: возможность увеличения объема вводимой пробы до 2 500 мкл
Преимущества АС Split-loop:
- отсутствие необходимости подбора промывочной жидкости для иглы и всасывающей линии автодозатора каждый раз в зависимости от реализуемой методики благодаря тому, что в автодозаторах прямого действия внутренняя поверхность иглы непрерывно промывается подвижной фазой. Это приводит к существенной экономии времени разработчиков методик и операторов ВЭЖХ при переносе методик с других хроматографов и исключает вероятность неоптимального подбора промывочной жидкости, что в свою очередь, может привести к резкому возрастанию кросс-переноса;
- отсутствие необходимости заполнения длинной буферной трубки автодозаторов типа «pulled-loop» дополнительным объемом пробы, которые достигают до 4-х-5-ти аналитических объемов пробы в среднем в зависимости от используемого режима ввода пробы;
- Дозируется только ваш аналитически объем, проба зря не расходуется;
- крайне низкий уровень перекрёстного загрязнения пробы (не более 0.002 %) благодаря отсутствию «лишних» элементов в конструкции и постоянной промывке иглы внутри (подвижной фазой) и активной промывке иглы снаружи (промывочной жидкостью);
- лучшие точность и воспроизводимость дозирования пробы, не подверженные рискам подбора неоптимальной промывочной жидкости или режима ввода пробы
Детекторы
- Детектор спектрофотометрический СФД-1000 с переменной длиной волны и двойным температурным контролем оптической схемы и измерительной ячейки
Характеристики:
— Диапазон длин волн: 190 – 800 нм
— Одновременное детектирование на 2-х длинах волн
— Возможность задания временной программы
— Линейный динамический диапазон: до 2,5 ед. абс.
— Источники излучения: дейтериевая и вольфрамовая лампы
— Встроенная кювета: 10 мм, 12 мкл
— Частота опроса сигнала: 100 Гц
— Ширина щели: 8 нм
— Шум: 2*10-5 е.о.п.
— Дрейф: 3*10-4 е.о.п./ч
— Опция: возможность установки ячеек с длиной оптического пути < 10 мм
- Детектор спектрофотометрический ФФД-1000 с фиксированными длинами волн
Характеристики:
— Диапазон длин волн: 265 – 900 нм
— На выбор доступны от 1 до 7 фиксированных длин волн
— Линейный динамический диапазон: до 2,5 ед. абс.
— Источники излучения: светодиоды
— Встроенная кювета: 10 мм, 12 мкл
— Частота опроса сигнала: 100 Гц
— Опция: возможность установки микроячеек с длиной оптического пути < 10 мм
- Детектор диодно-матричный ДМД-1000 с двойным температурным контролем оптической схемы и измерительной ячейки
Характеристики:
— Диапазон длин волн: 190 – 800 нм
— Линейный динамический диапазон: до 2,0 ед. абс.
— Источники излучения: дейтериевая и вольфрамовая лампы
— Встроенная кювета: 10 мм, 12 мкл
— Частота опроса сигнала: 100 Гц
— Точность установки длины волны: ± 1 нм
— Опция: возможность установки микроячеек с длиной оптического пути < 10 мм
- Детектор рефрактометрический РФД-1000 с двумя независимыми контурами контроля температуры оптического блока с измерительной ячейкой
Характеристики:
— Диапазон измерений показателя преломления: 1,00 – 1,75 ед. реф.
— Встроенная ячейка: 8 мкл
— Стойкость ячейки к высоким давлениям: до 8 МПа
— Частота опроса сигнала: 100 Гц
— Время стабилизации базовой линии: не более 30 мин
— Автоматическое обнуление показаний детектора
— Автоматическая настройка оптического баланса
— Автоматическая промывка ячейки
— Опция: возможность установки микроячеек с длиной оптического пути < 10 мм
