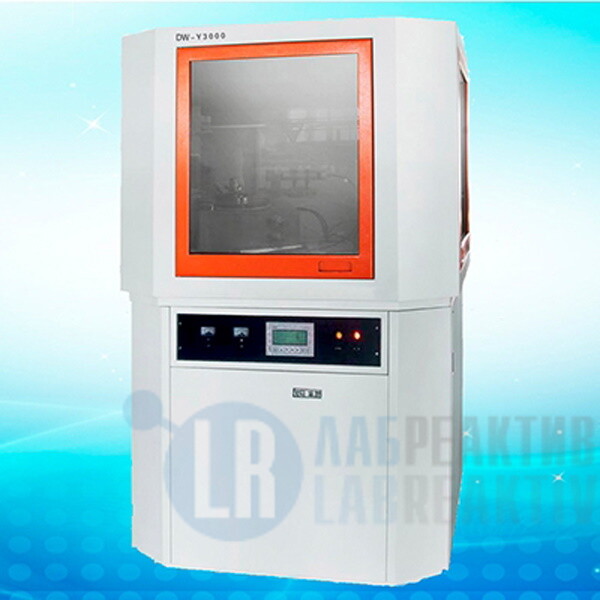

Рентгеновский дифрактометр (XRD) – это широко используемый крупный аналитический инструмент для изучения внутренней структуры материала. Он может точно определить кристаллическую структуру, постоянную решетки и выполнить качественный или количественный анализ материала. Установив некоторые аксессуары, можно реализовать определение структуры, макроскопического напряжения или микронапряжения, определить размер кристалла и степень кристалличности и т. д. Идеальное сочетание аппаратного и программного обеспечения может удовлетворить потребности ученых и исследователей в различных областях применения.
ОСОБЕННОСТИ:
- Имеет высокоточную систему гониометра и высокостабильную систему управления генератором рентгеновского излучения.
- Запрограммированная работа, интегрированная структура, простота в эксплуатации и более красивый внешний вид инструмента.
- Использует импортную технологию управления ПЛК, имеет высокую степень автоматизации, низкий уровень отказов, длительный срок службы.
РАБОЧИЕ УСЛОВИЯ

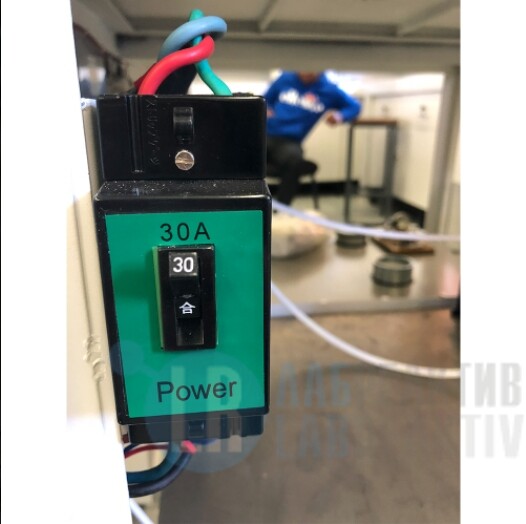

— Источник питания хоста, трехфазная пятипроводная система, одиночная 220 В (два комплекта, разные фазы), ток каждой фазы 20 А (диаметр провода 6 мм²), распределительная коробка имеет не менее 2 комплектов воздушных выключателей выше C32 (включая один комплект для компьютера ), распределительная коробка находится на расстоянии не более 4 метров от места расположения хоста.
— Сопротивление линии заземления ≤4 Ом.
— Температура в помещении должна поддерживаться на уровне 20°С ± 5°С.
— Внутренние помещения должны предотвращать статическое электричество, пыль, удары, шум (менее 50 дБ).
— Относительная температура в помещении должна поддерживаться на уровне ниже 70% (рекомендуется установить кондиционер или осушитель воздуха).
— В помещении должен быть водопровод и канализация.

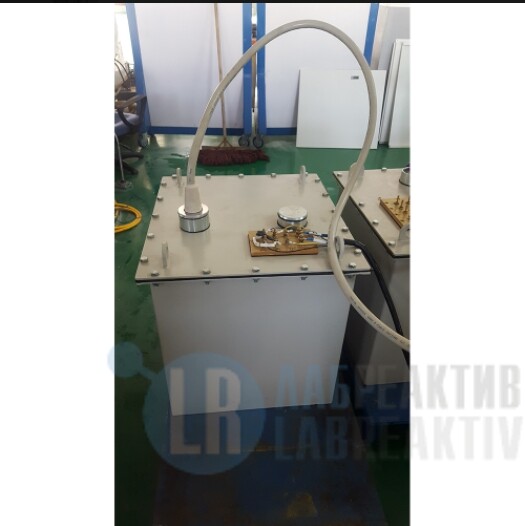

ГЕНЕРАТОР ВЫСОКОГО ДАВЛЕНИЯ (С ИСПОЛЬЗОВАНИЕМ ИМПОРТНОЙ ТЕХНОЛОГИИ УПРАВЛЕНИЯ ПЛК)
- Номинальная мощность: 3 кВт;
- Напряжение на трубке: 10~60 кВ. Автоматически управляется компьютерным терминалом (1 кВ/шаг);
- Ток трубки: 5~80 мА, автоматически управляется компьютером, клемма1 мА/шаг;
- Стабильность напряжения и тока на трубке: ≤0,01%;
- Защита от перенапряжения, перегрузки по току, перегрузки по мощности и низкого уровня воды;
- Рентгеновская трубка: медная мишень, фокусная точка 1×10 мм2, мощность 2,0 кВт;
- Переключатель оптического затвора автоматически управляется компьютерным терминалом;
- Охлаждающее устройство цельной конструкции представляет собой цельную конструкцию, а автоматическая система контроля температуры может указывать температуру воды рентгеновской трубки.

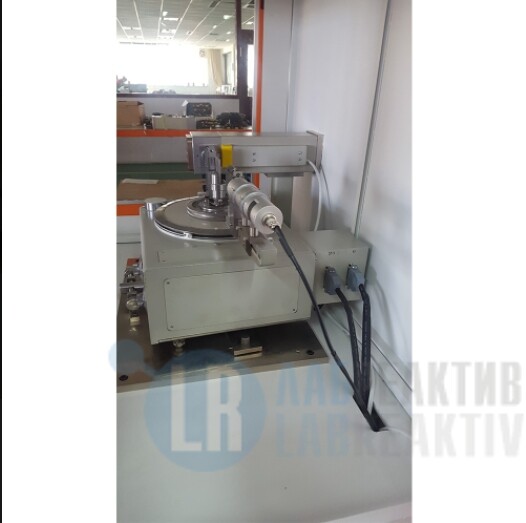

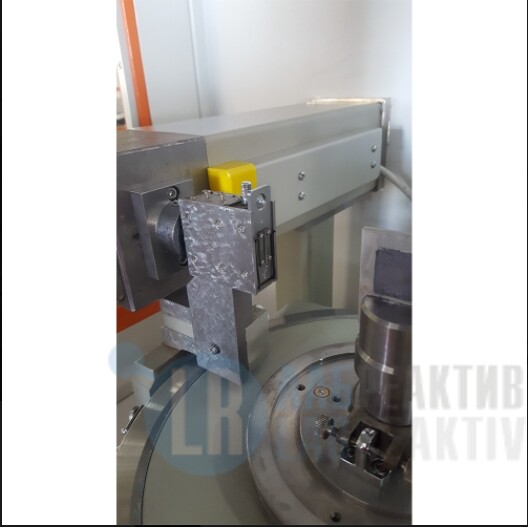

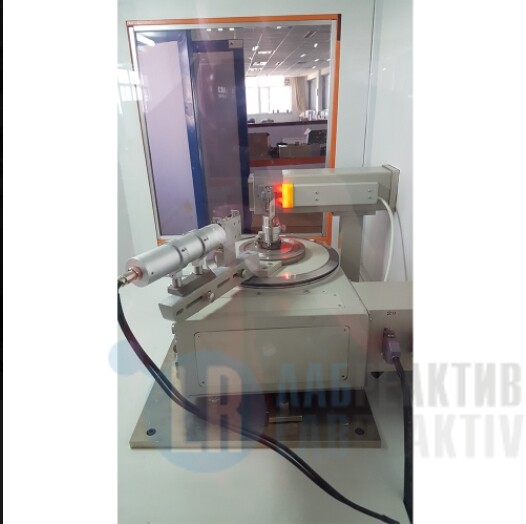

ГОНИОМЕТР И КОНТРОЛЬ (ГОРИЗОНТАЛЬНЫЙ ТИП)
— Горизонтальный тип: θ—2θ, радиус дифракционного круга 185 мм; вращение гониометра управляется шаговым двигателем (вперед или назад, сканирование вперед), режимом движения (перемещение индивидуально или совместно), режимом сканирования (непрерывное, пошаговое), скоростью сканирования, он может выполнять автоматическую коррекцию угла, обнаруживать проигрышный шаг и избегать потери движения;
— Минимальный угол шага: 0,001°;
— Скорость непрерывного сканирования: 0,0012°－70°мин;
— Угол ширины шага сканирования: 0,005～165°;
— Диапазон измерения угла 2θ：≤0,005°;
— Диапазон измерения угла 2θ: 0–164°;
— Угловой гониометр 2θ: однонаправленный, повторяемость 0,001°.
БЛОК РЕГИСТРАЦИИ И УПРАВЛЕНИЯ И ДЕТЕКТОР
- Закрытый сцинтилляционный счетчик;
- Автоматическое дифференциальное и интегральное преобразование;
- Ширина базовой линии и канала: 0%～99%;
- Постоянно регулируемое высокое напряжение детектора: 0～2000 В;
- Стабильность детектора при высоком напряжении: ≤0,01%;
- Дополнительный материал мишени рентгеновской трубки: Cr, Fe, Co, Cu, Mo;
- Анализ энергетического спектра (Ｃu,Ｋкривая α): ≤25% (PC), ≤50% (SC).
ОБЩАЯ СТАБИЛЬНОСТЬ
— Общая стабильность системы: ≤0,3％;
— Габаритные размеры: 1100×950×1750 мм;
— Рентгеновская защита в соответствии с национальным стандартом.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ОНЛАЙН-УПРАВЛЕНИЯ
Программное обеспечение для онлайн-управления может приказать системе XRD выполнять непрерывное сканирование или пошаговое сканирование. Сканирование и сбор данных. Также может обрабатывать общие дифракционные данные и управлять файлом на диске. Обработка данных, включая поиск пиков (автоматический и ручной), вычисление интегральной интенсивности отдельных пиков, сглаживание, усиление формы пиков, многократное рисование и т. д.
ПРИКЛАДНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
- Операционные функции: измерение пика дифракции, сканирование перекрытия, измерение чистой интенсивности, счетчик таймера, вращение гониометра, шаг гониометра вперед и назад, регулировка гониометра, калибровка 2θ, управление оптическим затвором по току и напряжению трубки.
- Функция анализа и обработки данных.
- Сглаживание, вычитание фона, отслоение Kα2, поиск пика (отметьте значение D, значение θ, d, интенсивность 2θ, полупиковая полоса пропускания, отображение всех параметров и многих методов, представляющих дифракционный пик), изменение шага выборки, устранение, устранение различных пиков мешающий пик, данные d и коррекция положения пика.
- Рассчитать интегральную площадь, интегральную ширину, полупиковую ширину полосы, сравнение спектральных графиков, сложение и вычитание карт, комбинирование карт; возможность вставить текст в любое место на карте, два вида курсоров (маленький нониус, большой курсор), функция многократного масштабирования, несколько режимов координат (линейные координаты, логарифмические координаты, квадратные координаты).
- Пиковое усиление.
- Качественный анализ: возможна автоматическая и ручная выборка, результаты автоматического поиска включают в себя: номер карты, молекулярную формулу, индекс соответствия, коэффициент надежности и значение K, можно проводить полуколичественный анализ и анализ значений k.
- Количественный анализ: коэффициент поглощения двух компонентов различается при использовании метода добавления стандарта, метода внутреннего стандарта и коэффициента поглощения азотного компонента.
- Рассчитывается кристалличность метода субпика. Процесс частичного пика может непосредственно изменять параметры субпика с помощью мыши, и разница между подходящим спектром и измеренным спектром может быть видна интуитивно.
- Может выполнять уточнение параметров ячейки.
- Указатель.
- Калибровка данных дифракции: используя стандартные карты данных дифракции (группы 1-54), исходные данные измерения были отклонены для исправления, и ошибка измерения прибора была устранена.
